Project overview
BEENET ENGINEERING ดำเนินงานอัปเกรดระบบ Network, Wi-Fi Hotspot และ CCTV ให้กับ Stay Terminal Chiang Mai เพื่อรองรับการให้บริการอินเทอร์เน็ตแก่ผู้เข้าพัก พร้อมเพิ่มประสิทธิภาพการบริหารจัดการเครือข่ายและระบบรักษาความปลอดภัยภายในสถานที่
โครงการประกอบด้วยการติดตั้ง MikroTik RB5009UG+S+IN สำหรับบริหารจัดการเครือข่ายและระบบ Hotspot, TP-Link Omada PoE Switch และ Access Point Wi-Fi 6 จำนวน 11 จุด รวมถึงระบบกล้องวงจรปิด TP-Link VIGI พร้อมเครื่องบันทึกภาพ NVR ที่รองรับกล้องได้สูงสุด 32 ช่อง
การออกแบบระบบมุ่งเน้นให้โครงสร้าง Network สามารถรองรับทั้งการใช้งานอินเทอร์เน็ตของผู้เข้าพัก การจัดการสิทธิ์เข้าใช้งาน Wi-Fi และการตรวจสอบภาพจากกล้องวงจรปิดได้อย่างเป็นระบบ
Project Challenge :
ความต้องการของโครงการ
การให้บริการอินเทอร์เน็ตในที่พักจำเป็นต้องรองรับผู้ใช้งานหลายอุปกรณ์ พร้อมมีระบบจัดการสิทธิ์การเข้าใช้งานที่เหมาะสม ขณะเดียวกันยังต้องมีระบบ CCTV สำหรับตรวจสอบพื้นที่สำคัญภายในและภายนอกอาคาร
ความต้องการหลักของโครงการ ได้แก่
- อัปเกรดโครงสร้าง Network สำหรับรองรับการให้บริการอินเทอร์เน็ต
- ติดตั้งระบบ Wi-Fi Hotspot พร้อมระบบออกคูปองสำหรับผู้เข้าพัก
- รองรับการกำหนดบัญชีผู้ใช้ ระยะเวลาใช้งาน และข้อจำกัดด้าน Bandwidth ตามการตั้งค่าระบบ
- ติดตั้ง Access Point ให้ครอบคลุมพื้นที่ตามแผนการติดตั้ง
- จ่ายไฟให้ Access Point ผ่าน PoE Switch
- ติดตั้งระบบ CCTV สำหรับตรวจสอบพื้นที่ภายในและภายนอก
รองรับการบันทึกและตรวจสอบภาพย้อนหลังผ่านระบบ NVR
Our Solution :
โซลูชันที่นำเสนอ
BEENET ENGINEERING ออกแบบและติดตั้งระบบ Network โดยแบ่งการทำงานออกเป็น 3 ส่วนหลัก ได้แก่ Core Network & Hotspot, Wireless Network และ CCTV Surveillance

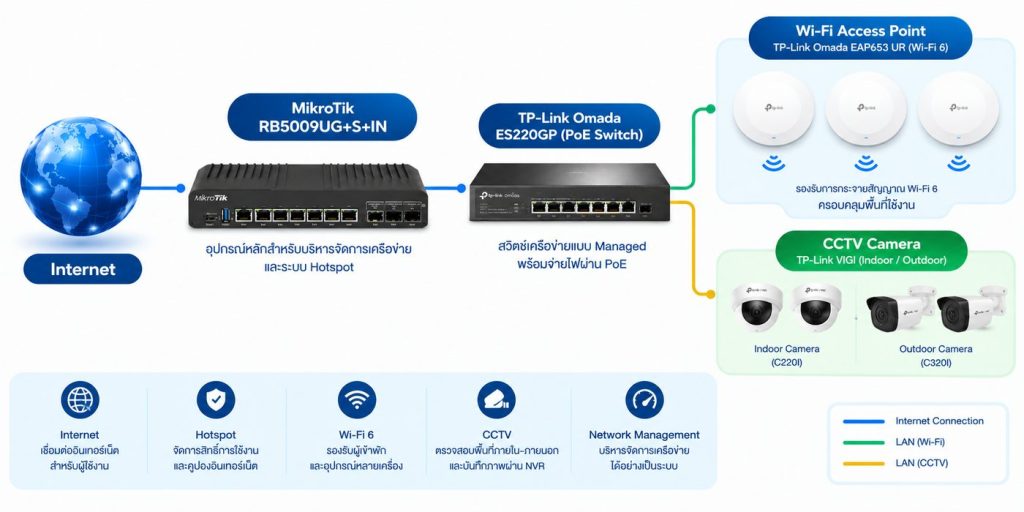

โครงสร้างระบบโดยภาพรวม
Access Point ทำหน้าที่กระจายสัญญาณ Wi-Fi ให้กับผู้เข้าพัก ส่วนระบบ Hotspot ใช้สำหรับจัดการการเข้าสู่ระบบและสิทธิ์การใช้งานตามรูปแบบที่กำหนด ขณะที่กล้อง CCTV เชื่อมต่อกับเครือข่ายเพื่อส่งภาพไปยัง NVR สำหรับบันทึกและตรวจสอบย้อนหลัง
Core Network & Wi-Fi Hotspot | ระบบเครือข่ายหลักและ Wi-Fi Hotspot
ติดตั้ง MikroTik RB5009UG+S+IN เพื่อทำหน้าที่เป็นอุปกรณ์หลักสำหรับบริหารจัดการเครือข่ายและรองรับระบบ Hotspot
ตัวอุปกรณ์มาพร้อม CPU Quad-Core ARM 64-bit ความเร็วสูงสุด 1.4 GHz, RAM 1 GB DDR4, พอร์ต Gigabit Ethernet จำนวน 7 พอร์ต, พอร์ต 2.5 Gigabit Ethernet จำนวน 1 พอร์ต และช่อง 10G SFP+ จำนวน 1 ช่อง พร้อมระบบปฏิบัติการ RouterOS v7 ซึ่งรองรับการตั้งค่า Routing และ Network Management ที่ยืดหยุ่น
คุณสมบัติและพอร์ตเชื่อมต่ออ้างอิงจากข้อมูลผู้ผลิต MikroTik
ระบบ Hotspot ถูกออกแบบเพื่อรองรับการให้บริการ Wi-Fi แก่ผู้เข้าพักผ่านระบบคูปอง โดยสามารถกำหนดรูปแบบบัญชีผู้ใช้และเงื่อนไขการใช้งานได้ตามความสามารถของระบบและการตั้งค่าที่นำไปใช้จริง
ความสามารถที่เกี่ยวข้อง ได้แก่
- จัดการบัญชีผู้ใช้สำหรับเข้าใช้งาน Wi-Fi
- รองรับระบบคูปองหรือรหัสผ่านสำหรับผู้เข้าพัก
- กำหนดระยะเวลาการใช้งานตามเงื่อนไขที่ตั้งไว้
- กำหนดข้อจำกัดด้านความเร็วหรือปริมาณการใช้งานตามระบบที่รองรับ
- จัดการการเชื่อมต่อจากส่วนกลาง
การกำหนดค่าจริงต้องสอดคล้องกับรูปแบบ Hotspot Server และระบบจัดการบัญชีผู้ใช้ที่เลือกใช้ รวมถึงข้อกำหนดด้านการจัดเก็บข้อมูลจราจรทางคอมพิวเตอร์ที่เกี่ยวข้อง
Wireless Network | ระบบกระจายสัญญาณ Wi-Fi 6

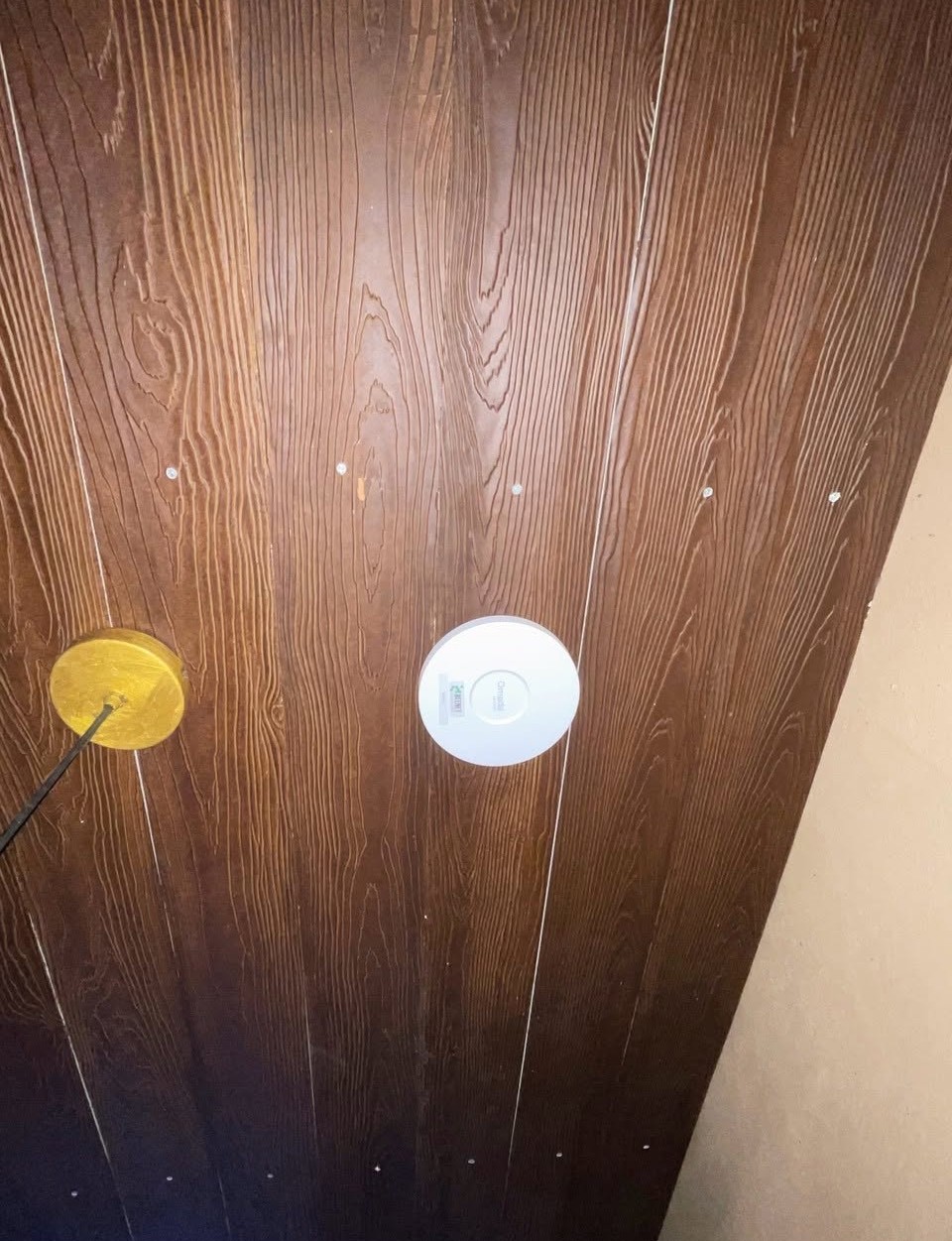

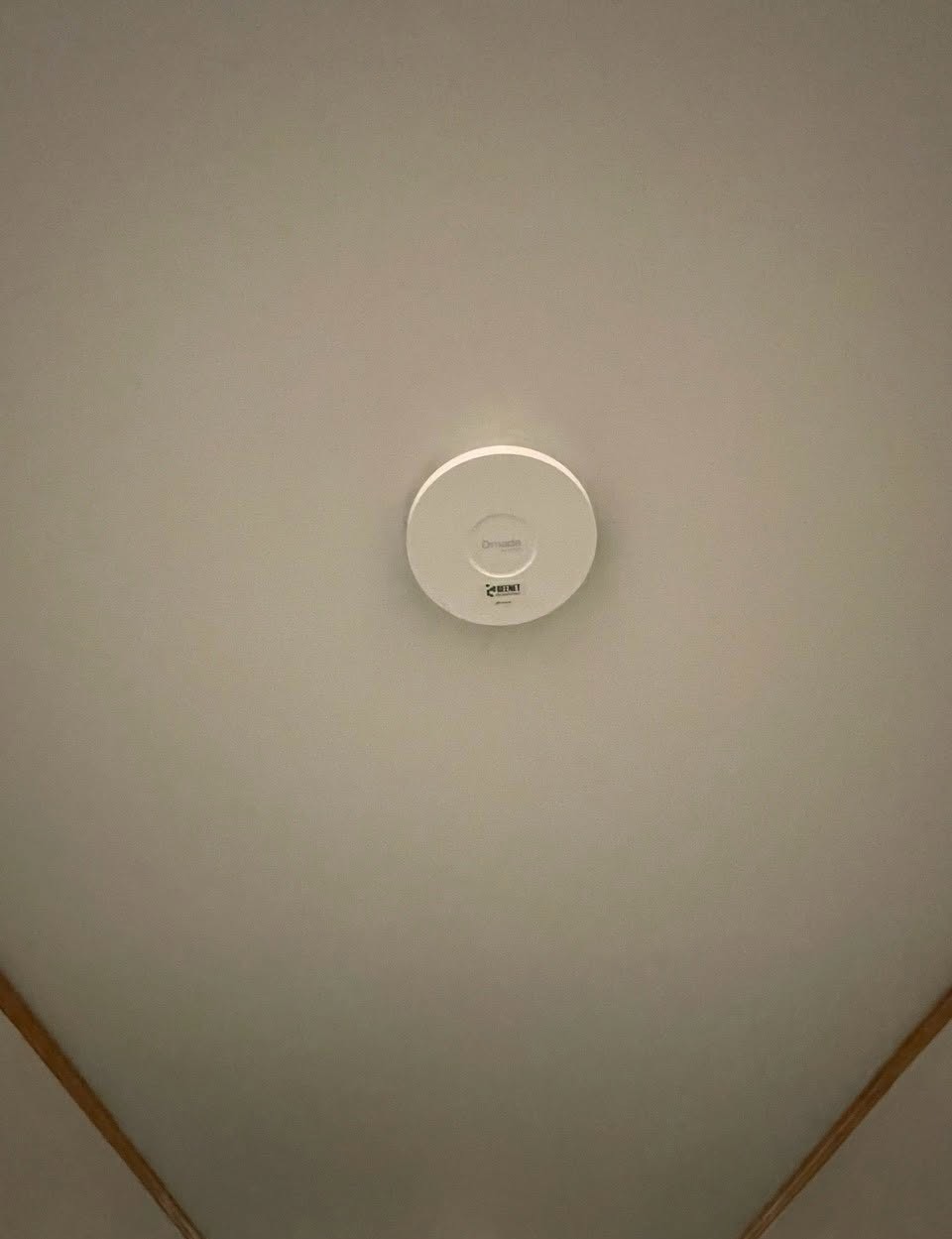

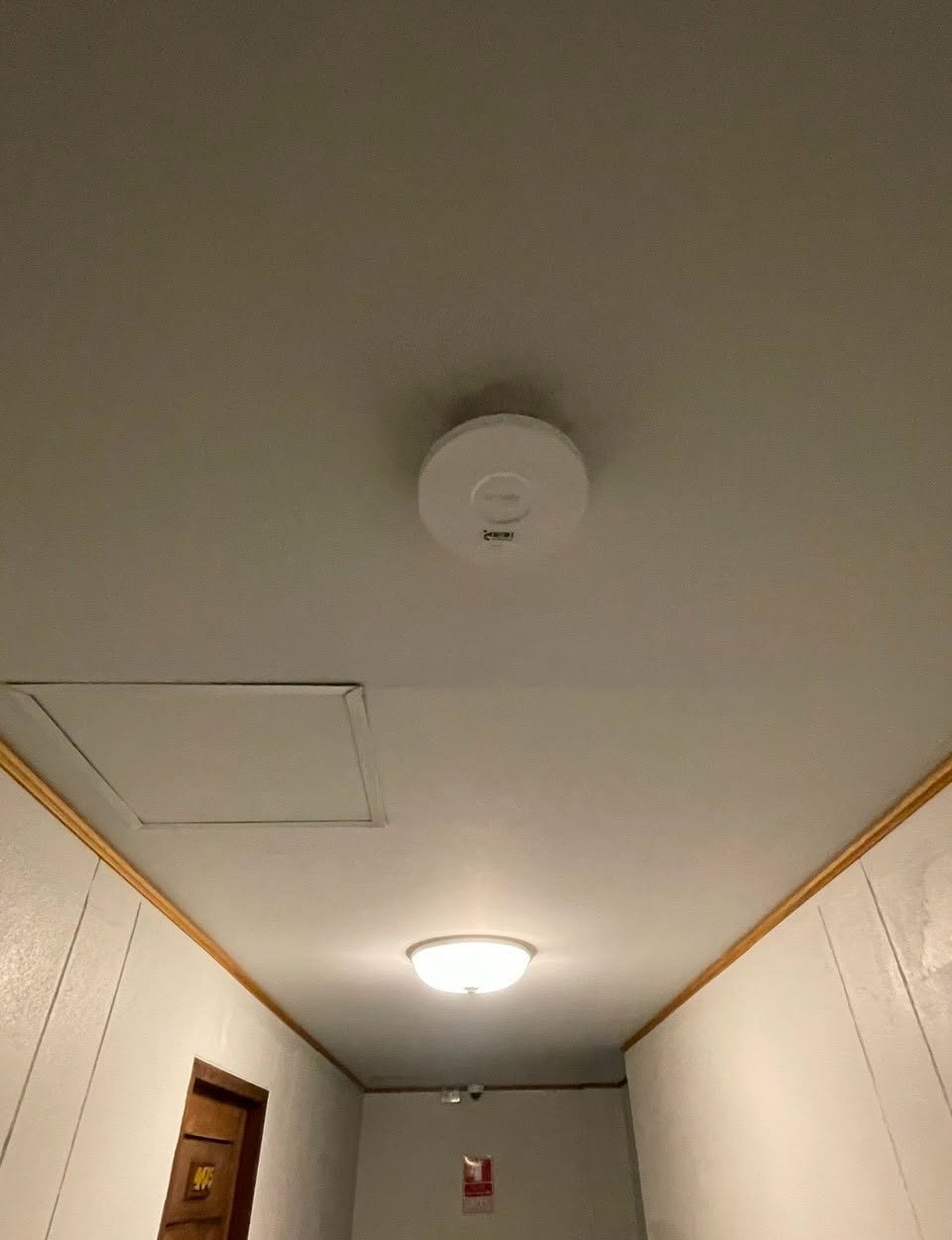

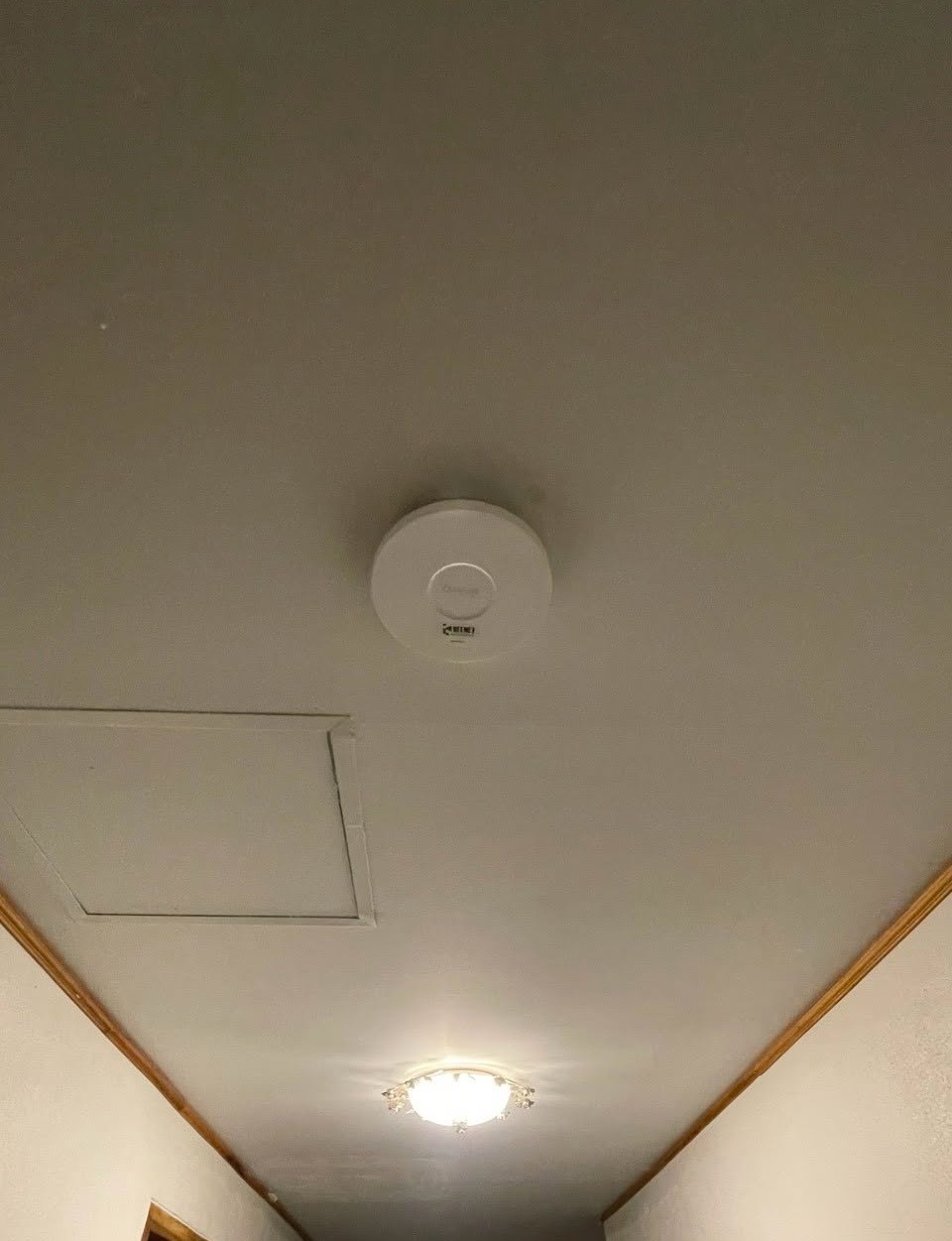

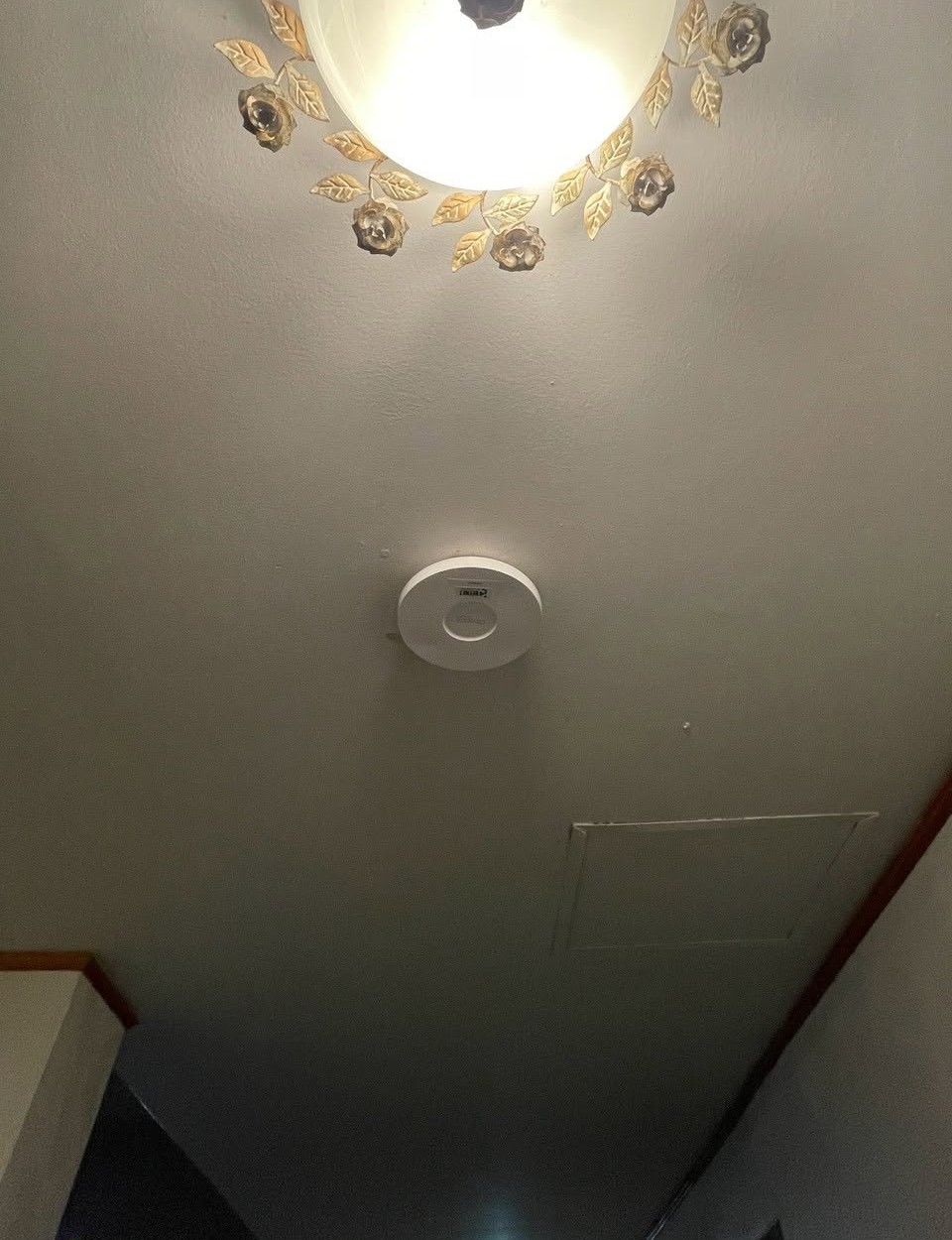

ติดตั้ง TP-Link Omada EAP653 UR จำนวน 11 จุด เพื่อรองรับการให้บริการ Wi-Fi ภายใน Stay Terminal Chiang Mai
Access Point รุ่นนี้รองรับ Wi-Fi 6 แบบ Dual-Band มีอัตรารับส่งข้อมูลทางทฤษฎีรวมสูงสุด 2,976 Mbps แบ่งเป็น 2,402 Mbps บนย่าน 5 GHz และ 574 Mbps บนย่าน 2.4 GHz พร้อมพอร์ต Gigabit Ethernet ที่รองรับ PoE+
นอกจากนี้ยังรองรับการบริหารจัดการผ่าน Omada Controller และฟังก์ชัน Captive Portal สำหรับระบบยืนยันตัวตนผู้ใช้งาน Wi-Fi ตามรูปแบบที่รองรับ
การติดตั้ง Access Point หลายจุดช่วยให้สามารถออกแบบการกระจายสัญญาณให้เหมาะสมกับผังพื้นที่และจำนวนผู้ใช้งาน โดยผลลัพธ์จริงขึ้นอยู่กับตำแหน่งติดตั้ง สภาพแวดล้อม สัญญาณรบกวน และจำนวนอุปกรณ์ที่เชื่อมต่อพร้อมกัน

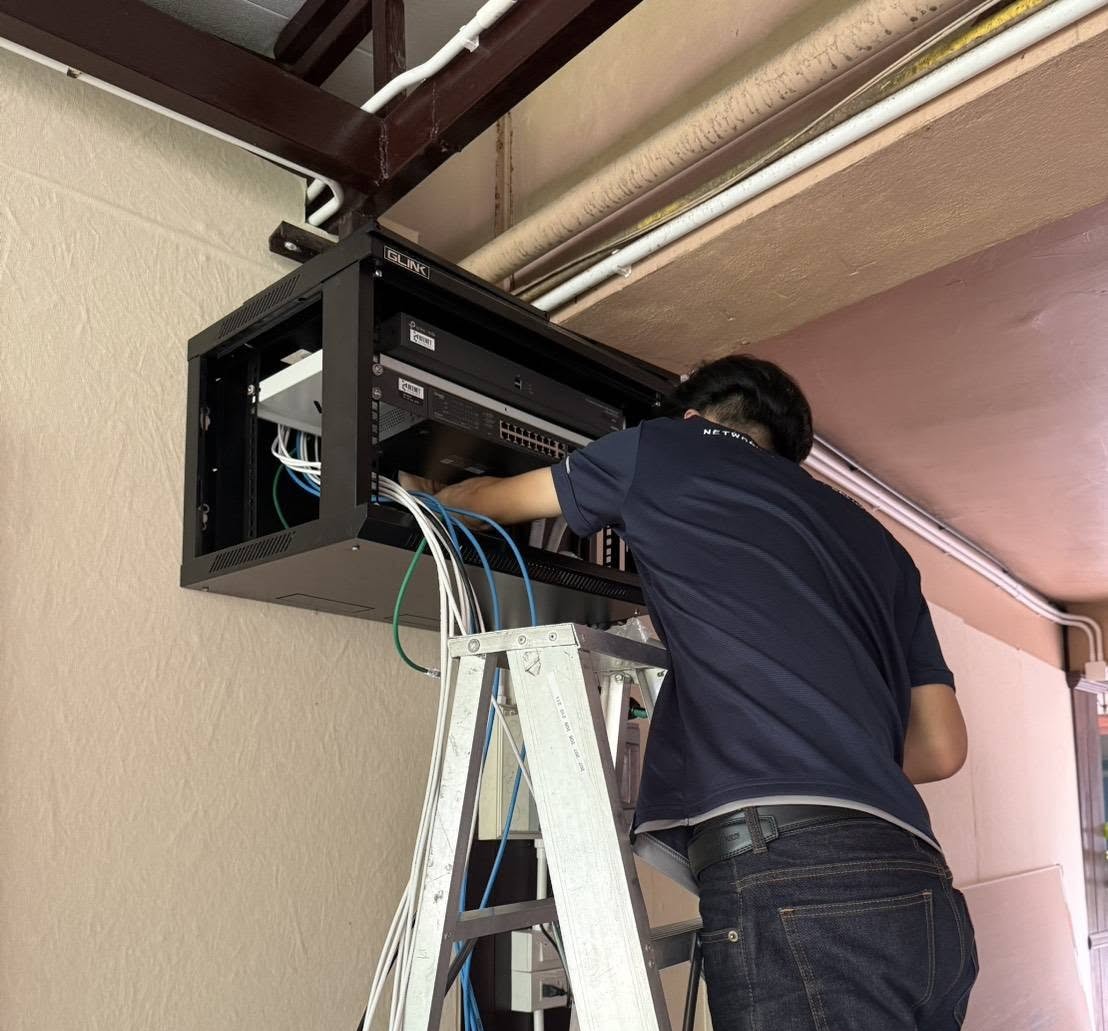

Managed PoE Switch | ระบบสวิตช์เครือข่ายและจ่ายไฟผ่าน PoE

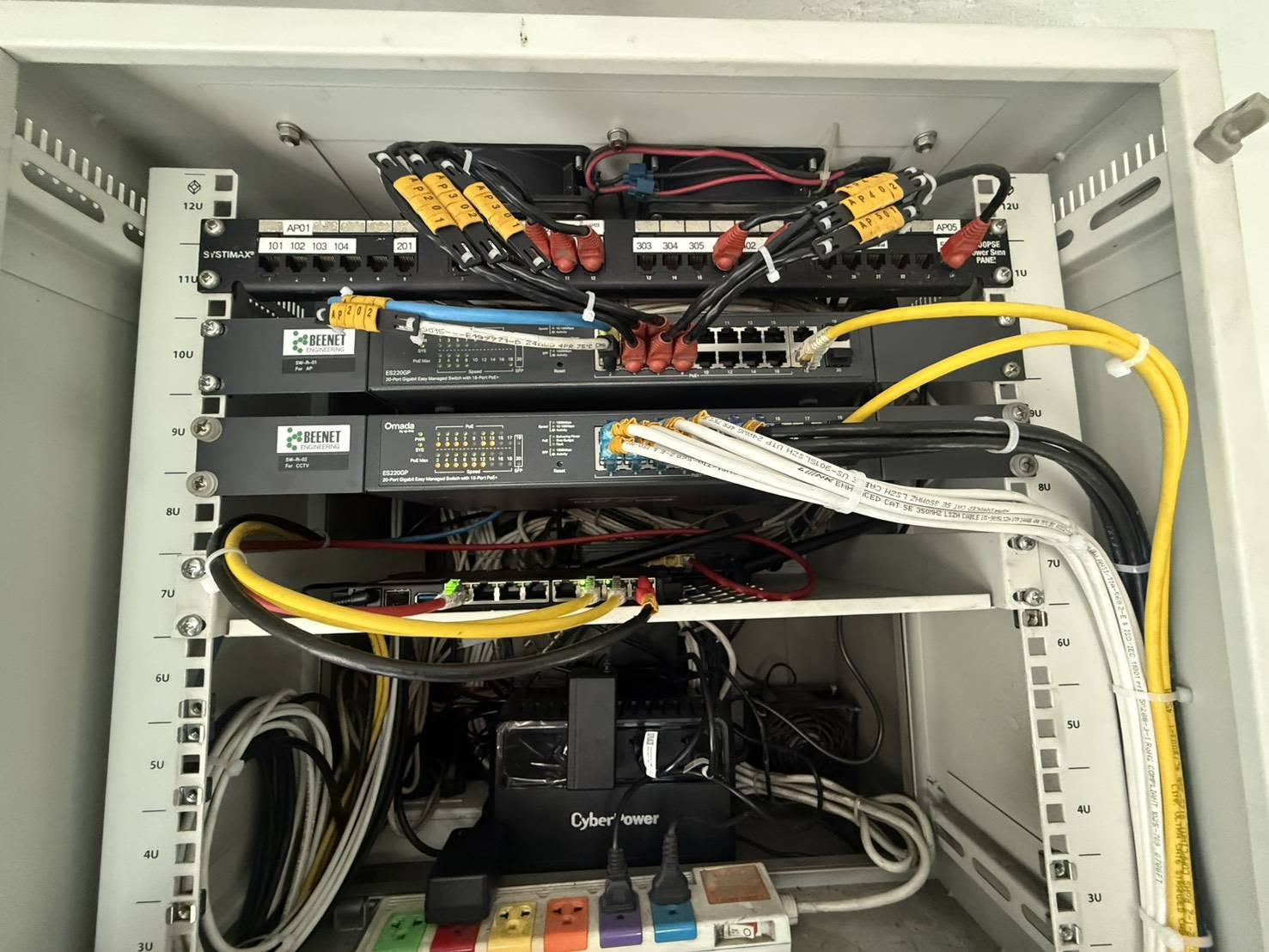

ติดตั้ง TP-Link Omada ES220GP จำนวน 3 เครื่อง เพื่อรองรับการเชื่อมต่ออุปกรณ์ปลายทางภายในโครงการ
Managed PoE Switch ช่วยให้สามารถบริหารจัดการการเชื่อมต่อเครือข่าย และจ่ายไฟให้กับ Access Point ที่รองรับมาตรฐาน PoE ได้ผ่านสาย Ethernet โดยไม่จำเป็นต้องใช้แหล่งจ่ายไฟแยกที่อุปกรณ์ทุกจุด
การวางโครงสร้าง Switch ให้เหมาะสมกับพื้นที่ช่วยให้สามารถจัดการการเชื่อมต่อของอุปกรณ์เครือข่ายได้เป็นระบบมากขึ้น ทั้งนี้ต้องพิจารณากำลังจ่ายไฟรวมของ Switch และความต้องการพลังงานของอุปกรณ์ปลายทางด้วย
CCTV Surveillance System | ระบบกล้องวงจรปิด
ติดตั้งระบบกล้องวงจรปิด TP-Link VIGI เพื่อรองรับการตรวจสอบพื้นที่ภายในและภายนอกอาคาร โดยเลือกใช้อุปกรณ์ให้เหมาะสมกับลักษณะพื้นที่และรูปแบบการติดตั้ง
อุปกรณ์กล้องที่ใช้ในโครงการประกอบด้วย

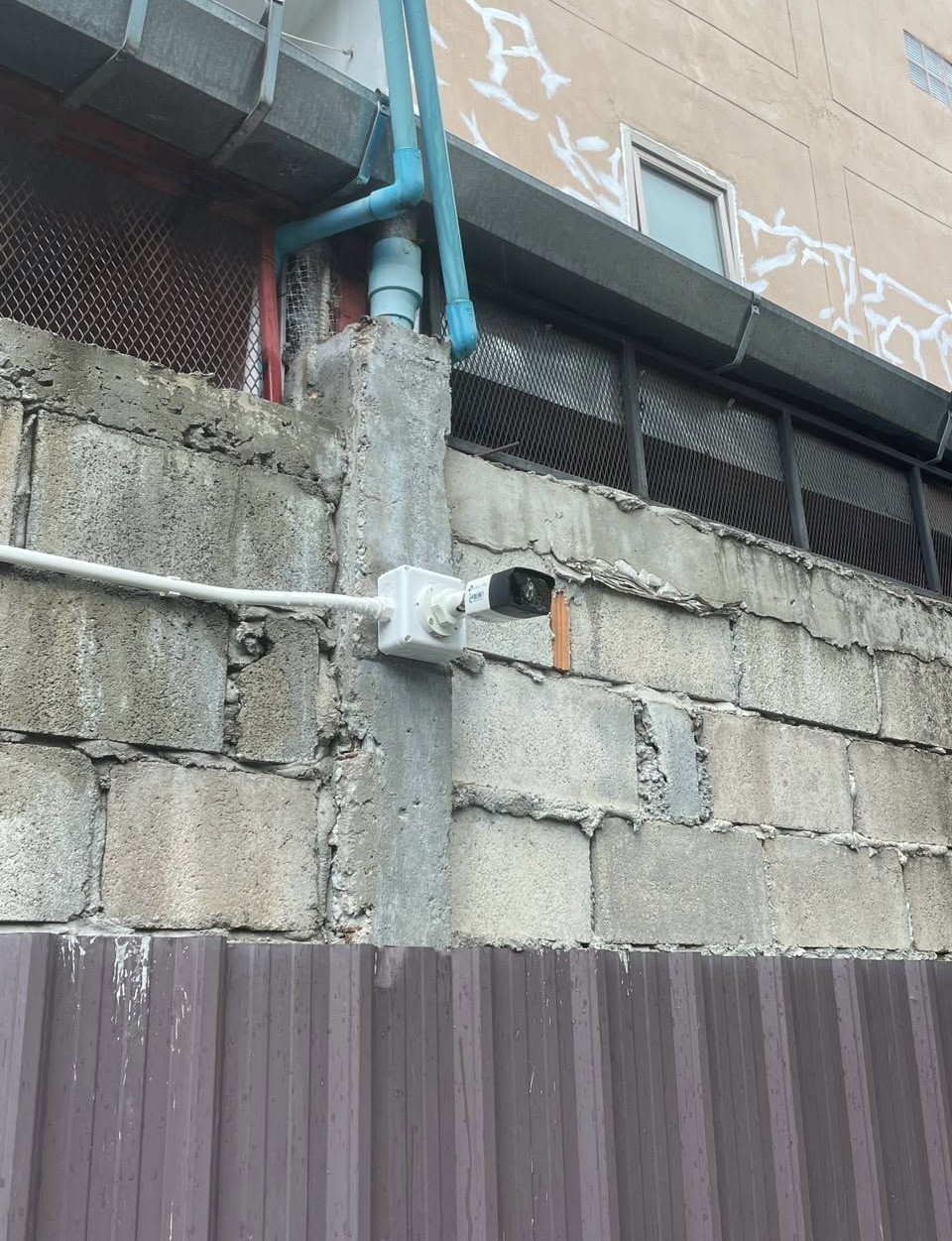

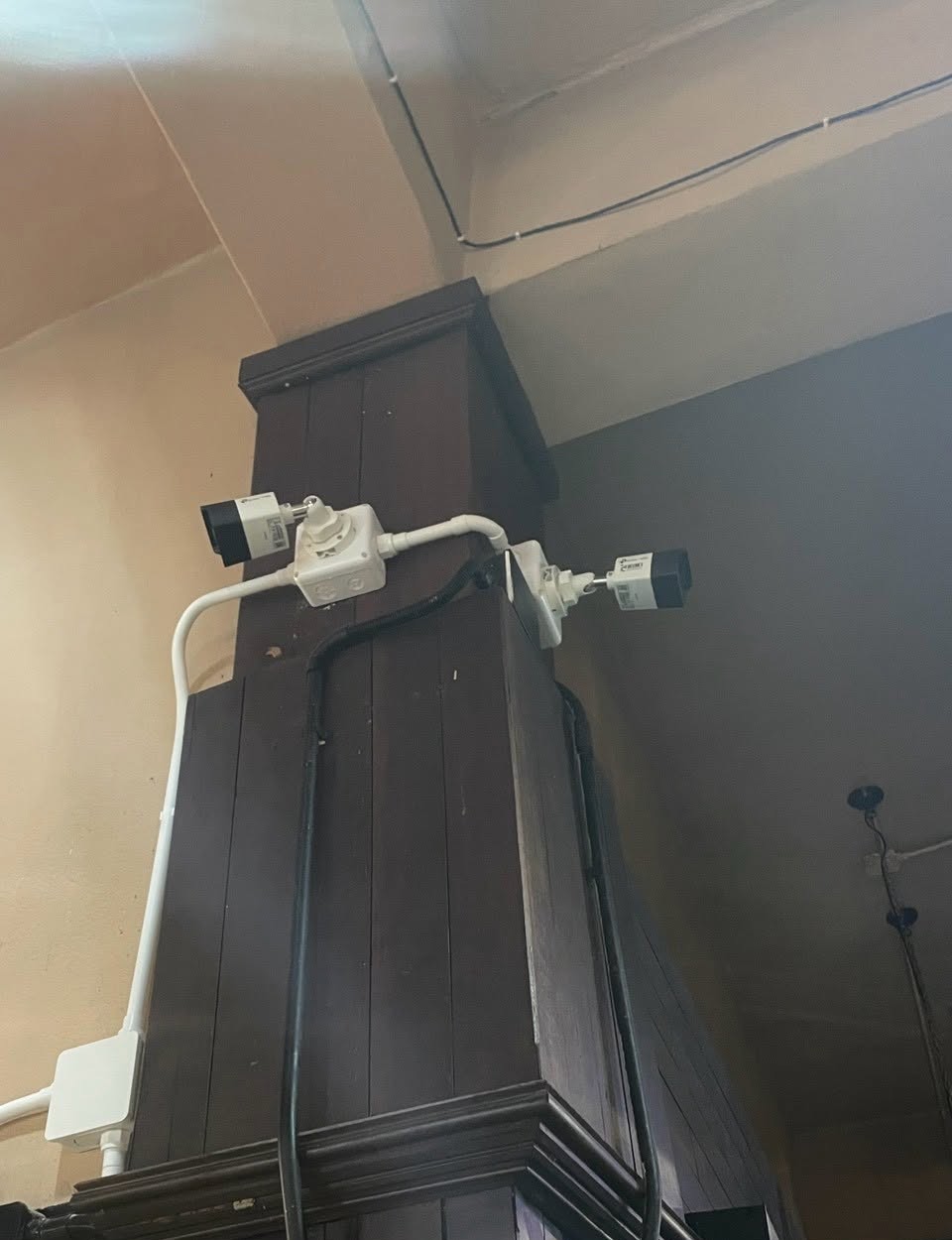

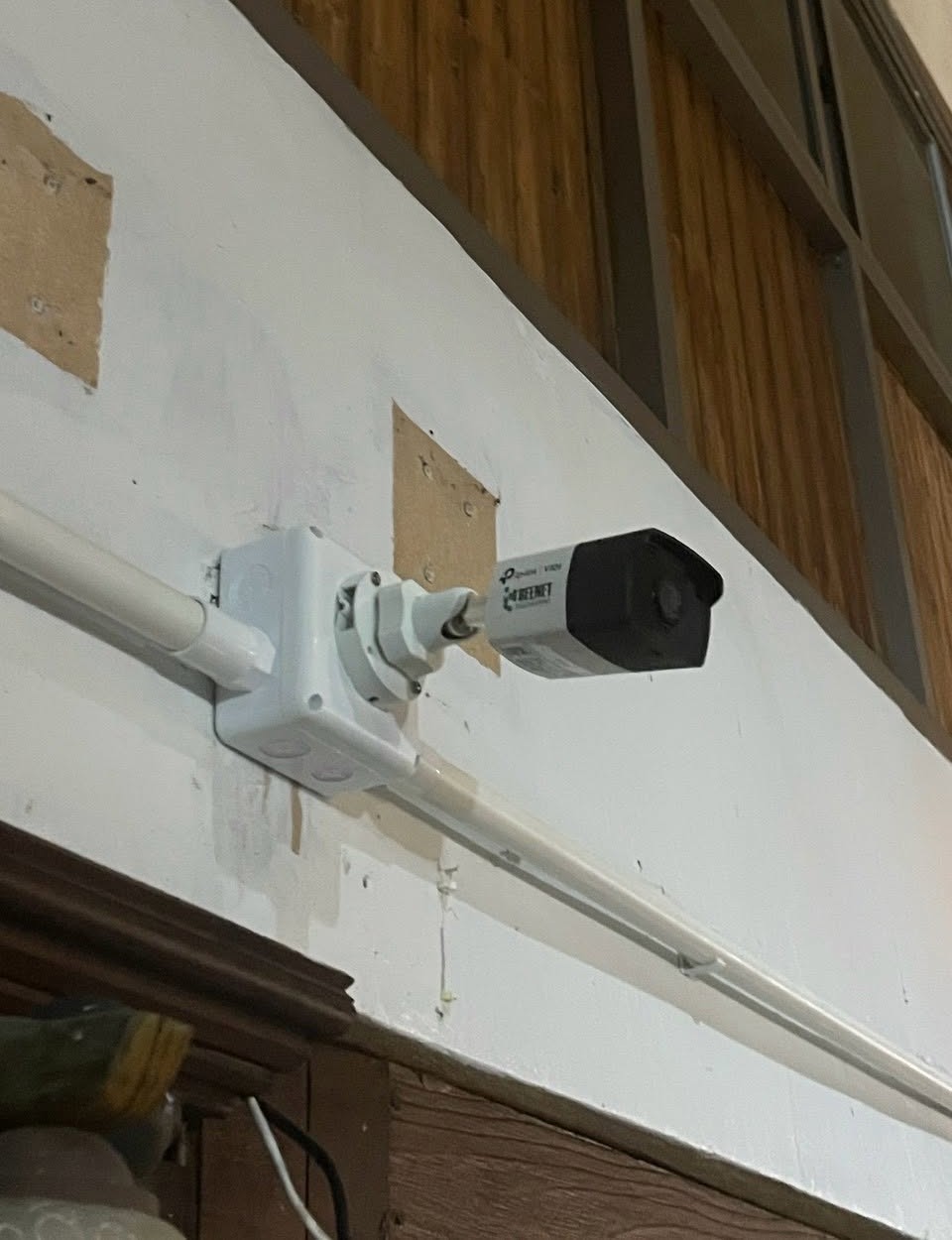

Outdoor Camera — TP-Link VIGI C320I จำนวน 7 ตัว
กล้องสำหรับติดตั้งภายนอกอาคาร ความละเอียด 2 Megapixel พร้อมอินฟราเรดสำหรับการตรวจสอบภาพในสภาพแสงน้อย และตัวกล้องที่ออกแบบมาสำหรับการใช้งานภายนอกตามคุณสมบัติของรุ่น

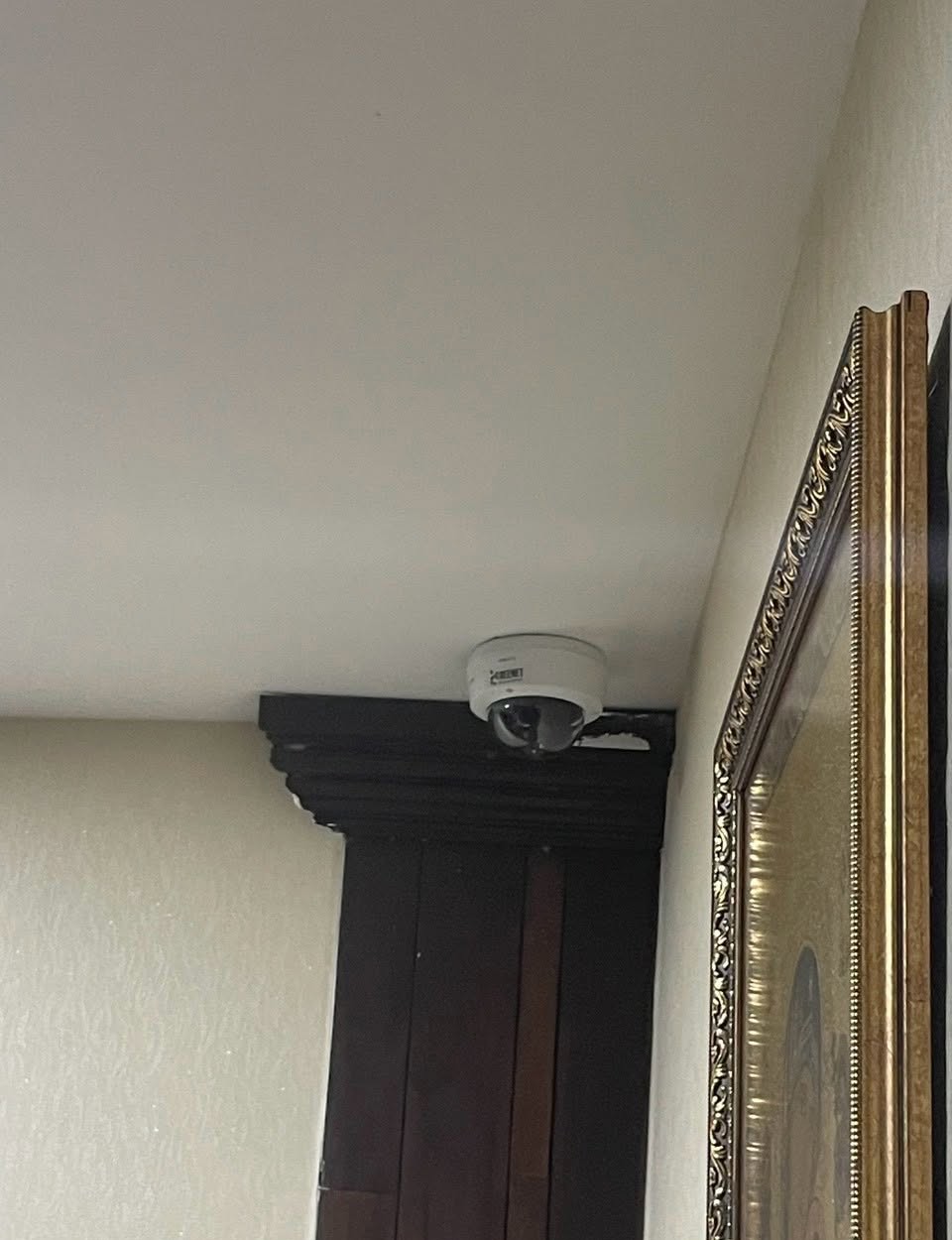

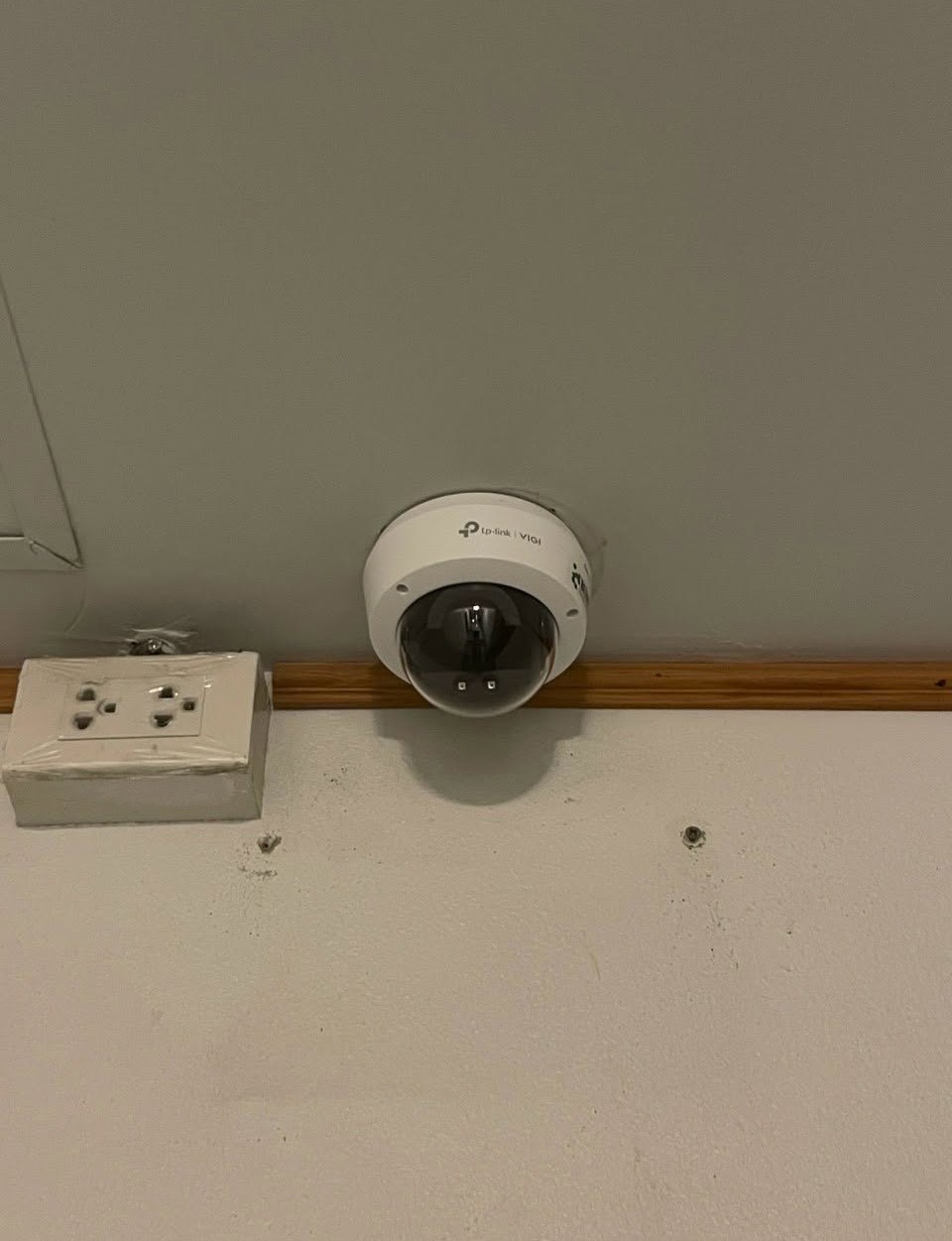

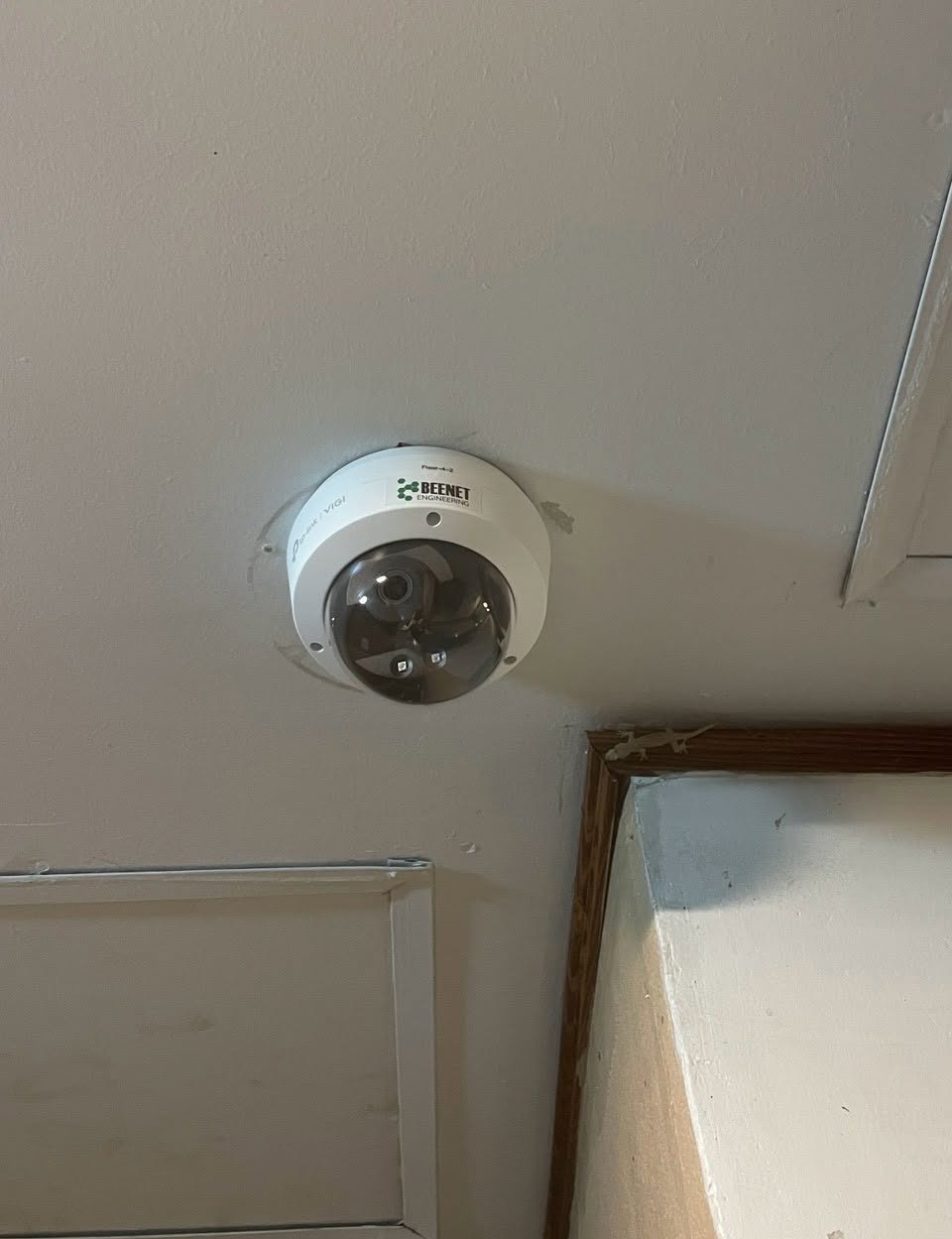

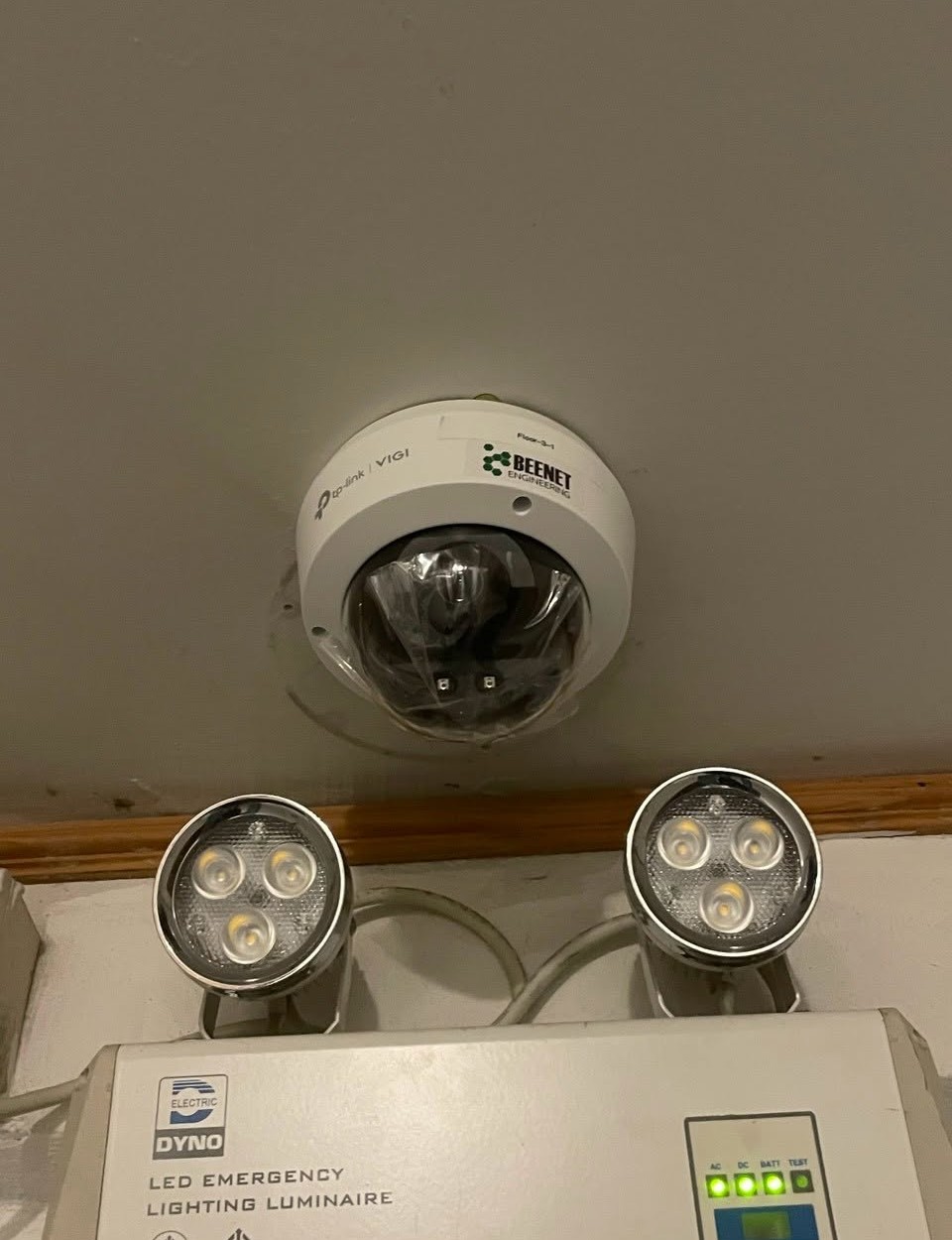

Indoor Camera — TP-Link VIGI C220I จำนวน 13 ตัว
กล้องสำหรับติดตั้งภายในอาคาร ความละเอียด 2 Megapixel รองรับการตรวจสอบภาพในพื้นที่สำคัญและการบันทึกภาพเพื่อใช้ตรวจสอบเหตุการณ์ย้อนหลัง
ระบบ CCTV ช่วยเพิ่มความสามารถในการตรวจสอบพื้นที่ โดยตำแหน่งติดตั้งและมุมมองกล้องควรสอดคล้องกับลักษณะพื้นที่ใช้งานจริง รวมถึงข้อกำหนดด้านความเป็นส่วนตัวของผู้เข้าพัก
Network Video Recorder | ระบบบันทึกภาพจากกล้องวงจรปิด
ติดตั้ง TP-Link VIGI NVR4032H(UN) สำหรับบริหารจัดการและบันทึกภาพจากระบบกล้องวงจรปิด
NVR รุ่นนี้รองรับกล้อง IP สูงสุด 32 ช่องสัญญาณ มี Incoming Bandwidth สูงสุด 320 Mbps และรองรับการติดตั้งฮาร์ดดิสก์ผ่าน SATA จำนวน 4 ช่อง โดยความจุที่รองรับและระยะเวลาจัดเก็บภาพขึ้นอยู่กับสเปกฮาร์ดดิสก์ การตั้งค่าการบันทึก ความละเอียด และอัตราบิตของกล้อง
ระบบรองรับการดูภาพสดและตรวจสอบภาพย้อนหลัง ช่วยให้ผู้ดูแลสามารถจัดการภาพจากกล้องที่เชื่อมต่ออยู่ในระบบได้อย่างเป็นระเบียบ

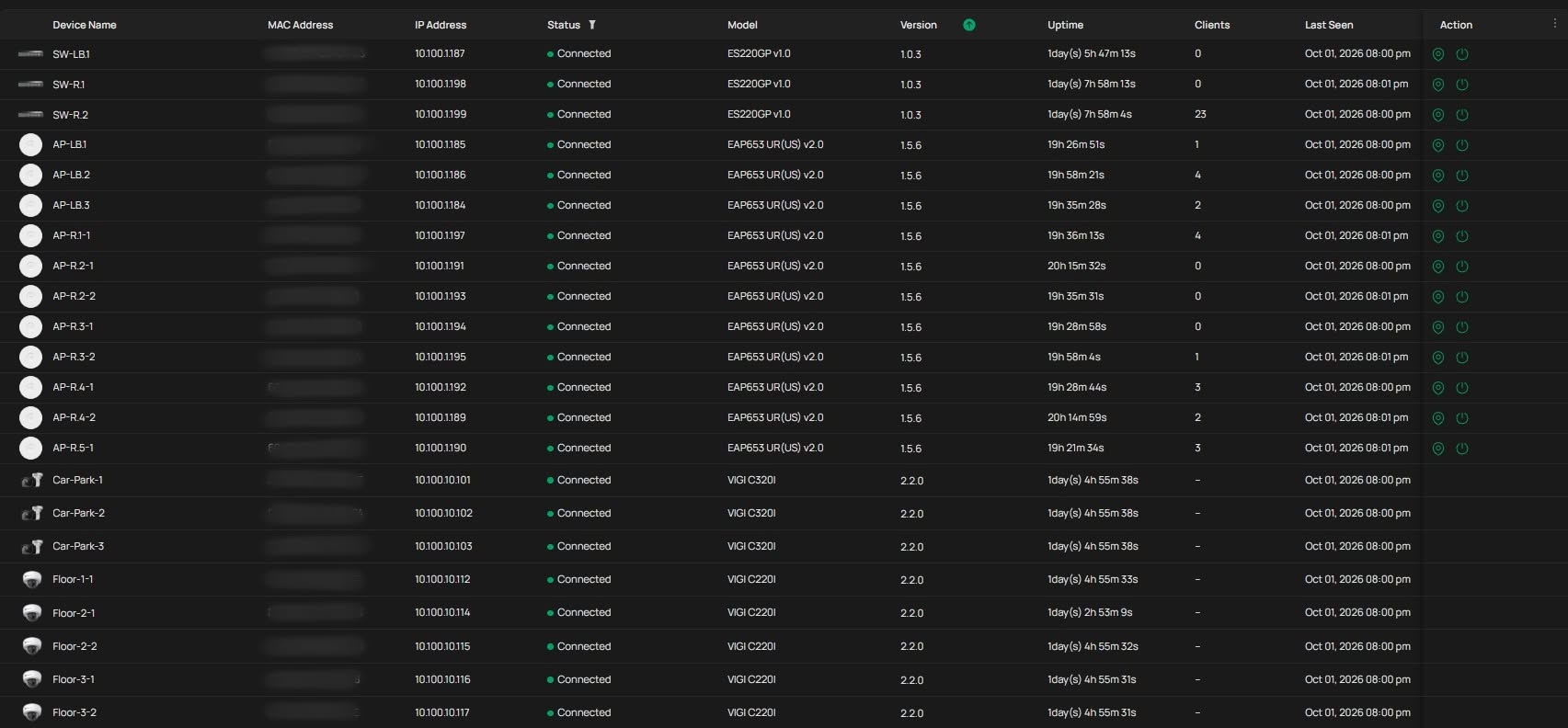

System Integration | การเชื่อมต่อระบบ Network, Hotspot และ CCTV
โครงสร้างระบบได้รับการออกแบบให้รองรับทั้งการให้บริการอินเทอร์เน็ตและระบบกล้องวงจรปิดผ่าน Network Infrastructure ของโครงการ
องค์ประกอบหลักทำงานร่วมกันดังนี้
- MikroTik RB5009UG+S+IN ทำหน้าที่บริหารจัดการเครือข่ายและระบบ Hotspot ตามการตั้งค่า
- TP-Link Omada ES220GP เชื่อมต่ออุปกรณ์ปลายทางและจ่ายไฟผ่าน PoE
- TP-Link Omada EAP653 UR ให้บริการ Wi-Fi แก่ผู้เข้าพัก
- TP-Link VIGI CCTV ส่งภาพผ่านเครือข่ายไปยังระบบบันทึก
- TP-Link VIGI NVR4032H(UN) จัดการและบันทึกภาพจากกล้อง CCTV
การแบ่งบทบาทของอุปกรณ์แต่ละส่วนช่วยให้สามารถวางแผนการบริหารจัดการเครือข่ายและดูแลระบบได้ง่ายขึ้น โดยการแยก Guest Network ออกจากเครือข่ายบริหารจัดการและ CCTV ควรดำเนินการตามขอบเขตการตั้งค่าจริงของโครงการ
Testing & Commissioning | การทดสอบระบบก่อนส่งมอบ
หลังจากติดตั้งอุปกรณ์ ทีมงานตรวจสอบการเชื่อมต่อและการทำงานของระบบตามขอบเขตโครงการ โดยหัวข้อการทดสอบประกอบด้วย
- ตรวจสอบการเชื่อมต่อ Core Network และ Switch
- ตรวจสอบการทำงานของระบบ Wi-Fi Access Point
- ทดสอบการเข้าสู่ระบบ Hotspot ตามรูปแบบคูปองที่กำหนด
- ตรวจสอบเงื่อนไขบัญชีผู้ใช้และข้อจำกัดการใช้งานตามการตั้งค่า
- ตรวจสอบการจ่ายไฟผ่าน PoE
- ตรวจสอบภาพจากกล้อง CCTV ภายในและภายนอก
- ทดสอบการบันทึกภาพและตรวจสอบภาพย้อนหลังผ่าน NVR
- ตรวจสอบการเชื่อมต่อระหว่างอุปกรณ์ในระบบตามขอบเขตที่กำหนด
Project Highlights :
จุดเด่นของโครงการ
- อัปเกรดระบบ Network สำหรับที่พัก Stay Terminal Chiang Mai
- ติดตั้งระบบ Wi-Fi Hotspot พร้อมรองรับการให้บริการผ่านคูปอง
- ใช้ MikroTik RB5009UG+S+IN เป็นอุปกรณ์หลักของระบบ
- ติดตั้ง Wi-Fi 6 Access Point จำนวน 11 จุด
- ติดตั้ง Managed PoE Switch จำนวน 3 เครื่อง
- ติดตั้งกล้องวงจรปิดรวม 20 ตัว
- ใช้ NVR ที่รองรับกล้อง IP ได้สูงสุด 32 ช่องสัญญาณ
- วางโครงสร้างระบบ Network, Wi-Fi และ CCTV ให้รองรับการบริหารจัดการอย่างเป็นระบบ
Project Result :
ผลลัพธ์ของโครงการ
BEENET ENGINEERING ดำเนินงานอัปเกรดระบบ Network, Wi-Fi Hotspot และ CCTV ให้กับ Stay Terminal Chiang Mai โดยติดตั้งอุปกรณ์เครือข่ายและระบบรักษาความปลอดภัยตามขอบเขตของโครงการ
ระบบที่ติดตั้งรองรับการให้บริการ Wi-Fi สำหรับผู้เข้าพักผ่านระบบ Hotspot ตามการตั้งค่าที่กำหนด พร้อมโครงสร้าง Access Point และ PoE Switch สำหรับกระจายสัญญาณ รวมถึงระบบ CCTV และ NVR สำหรับตรวจสอบและบันทึกภาพ
เป็นระบบที่ให้ผู้ใช้งานเข้าสู่ระบบ Wi-Fi ด้วยบัญชีหรือรหัสที่กำหนด เช่น คูปองสำหรับผู้เข้าพัก โดยสามารถกำหนดเงื่อนไขการใช้งานได้ตามความสามารถของระบบ
ช่วยจัดการสิทธิ์การเข้าใช้งานอินเทอร์เน็ตของผู้เข้าพักได้เป็นระบบมากขึ้น และสามารถกำหนดเงื่อนไขการใช้งานให้เหมาะกับนโยบายของที่พัก
รองรับฟังก์ชัน Captive Portal Authentication โดยรูปแบบการยืนยันตัวตนและการใช้งานร่วมกับระบบคูปองขึ้นอยู่กับ Controller และการตั้งค่าที่เลือกใช้
หมายถึงเครื่องบันทึกที่รองรับกล้อง IP ได้สูงสุด 32 ช่องสัญญาณ ทั้งนี้จำนวนกล้องที่ใช้งานจริงยังต้องพิจารณา Bandwidth และข้อกำหนดของระบบร่วมด้วย
