Project overview
BEENET ENGINEERING ดำเนินงานติดตั้งระบบ Network Infrastructure, CCTV และระบบกล้องอ่านป้ายทะเบียนรถยนต์ (LPR) ใน Phase 1 เพื่อวางโครงสร้างระบบ Network และ Security สำหรับพื้นที่โครงการ พร้อมเตรียมระบบให้สามารถรองรับการขยายงานใน Phase 2
โครงการครอบคลุมตั้งแต่ Core Network, Access Switch, PoE Network, NVR, CCTV และ LPR Camera โดยออกแบบโครงสร้างให้สามารถบริหารจัดการและเชื่อมต่อระบบรักษาความปลอดภัยได้อย่างเป็นระบบ
Project Challenge :
ความต้องการของโครงการ
โครงการจำเป็นต้องมีทั้งระบบ Network และระบบรักษาความปลอดภัยที่สามารถทำงานร่วมกัน โดยเฉพาะบริเวณทางเข้า–ออกซึ่งต้องรองรับการตรวจสอบยานพาหนะและการบันทึกภาพ ความต้องการหลักของโครงการ ได้แก่
- วางโครงสร้าง Core และ Access Network
- รองรับการเชื่อมต่อ CCTV และ LPR Camera
- จ่ายไฟให้อุปกรณ์ผ่าน PoE Network
- รองรับการบันทึกภาพจากกล้อง CCTV
- รองรับระบบอ่านป้ายทะเบียนรถยนต์
- จัดเตรียมระบบ Network สำหรับการขยายงาน Phase 2
- บริหารจัดการระบบจากส่วนกลาง
Our Solution :
โซลูชันที่นำเสนอ
BEENET ENGINEERING ออกแบบและติดตั้งระบบ Network และ Security Infrastructure โดยแบ่งโครงสร้างออกเป็น Core Network, Access Network, Surveillance และ License Plate Recognition
Core & Access Network | ระบบ Core และ Access Network
ติดตั้ง MikroTik L009UiGS-RM เป็นส่วนหนึ่งของ Core Network สำหรับบริหารจัดการ Routing, VLAN และ Traffic ภายในระบบ เชื่อมต่อกับ Cloud Managed PoE Switch ได้แก่
- TP-Link Omada ES220GMP
- TP-Link Omada ES210GP
เพื่อรองรับการเชื่อมต่อและจ่ายไฟให้กับอุปกรณ์ CCTV และอุปกรณ์ Network ที่ติดตั้งในพื้นที่

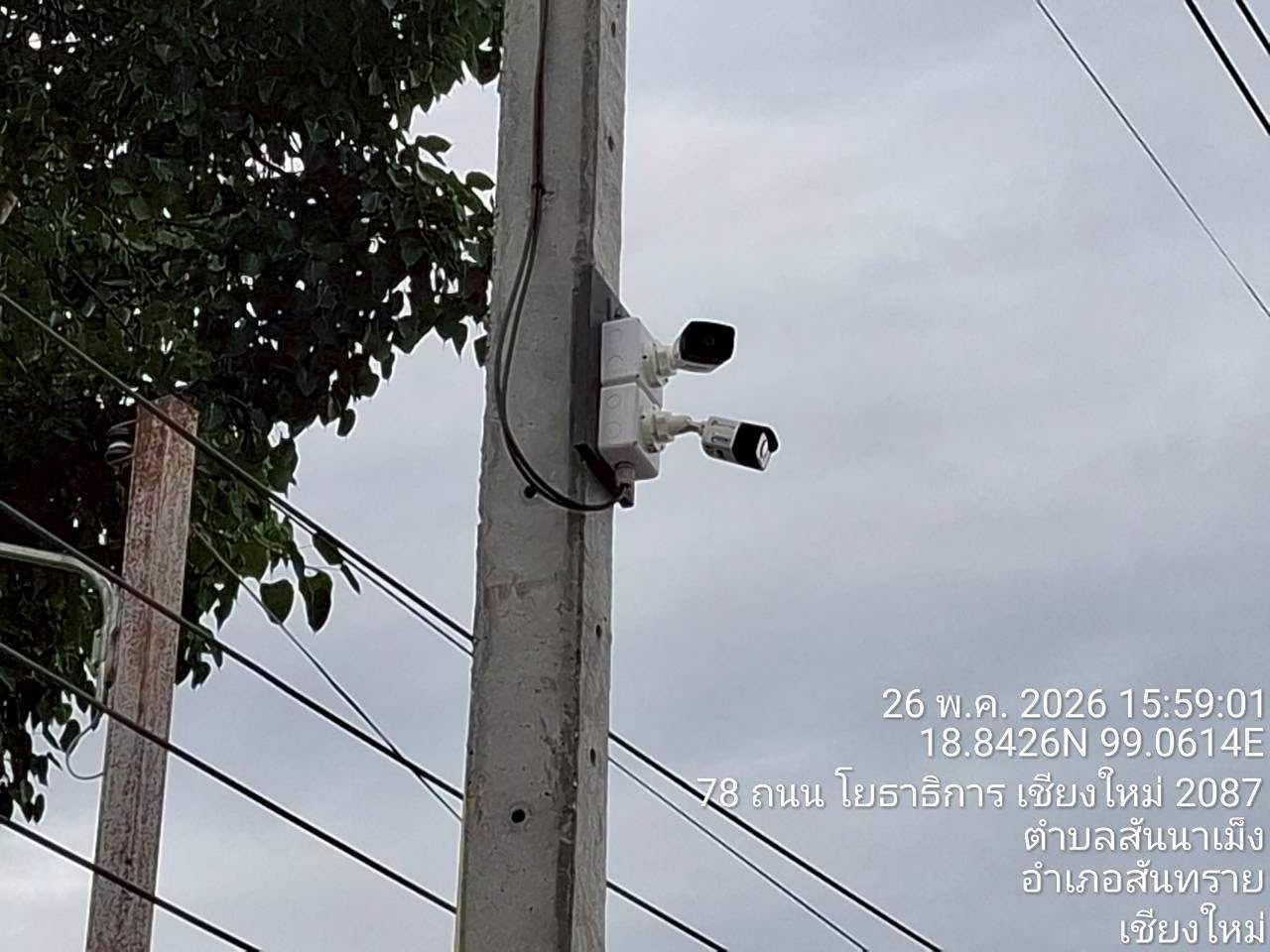

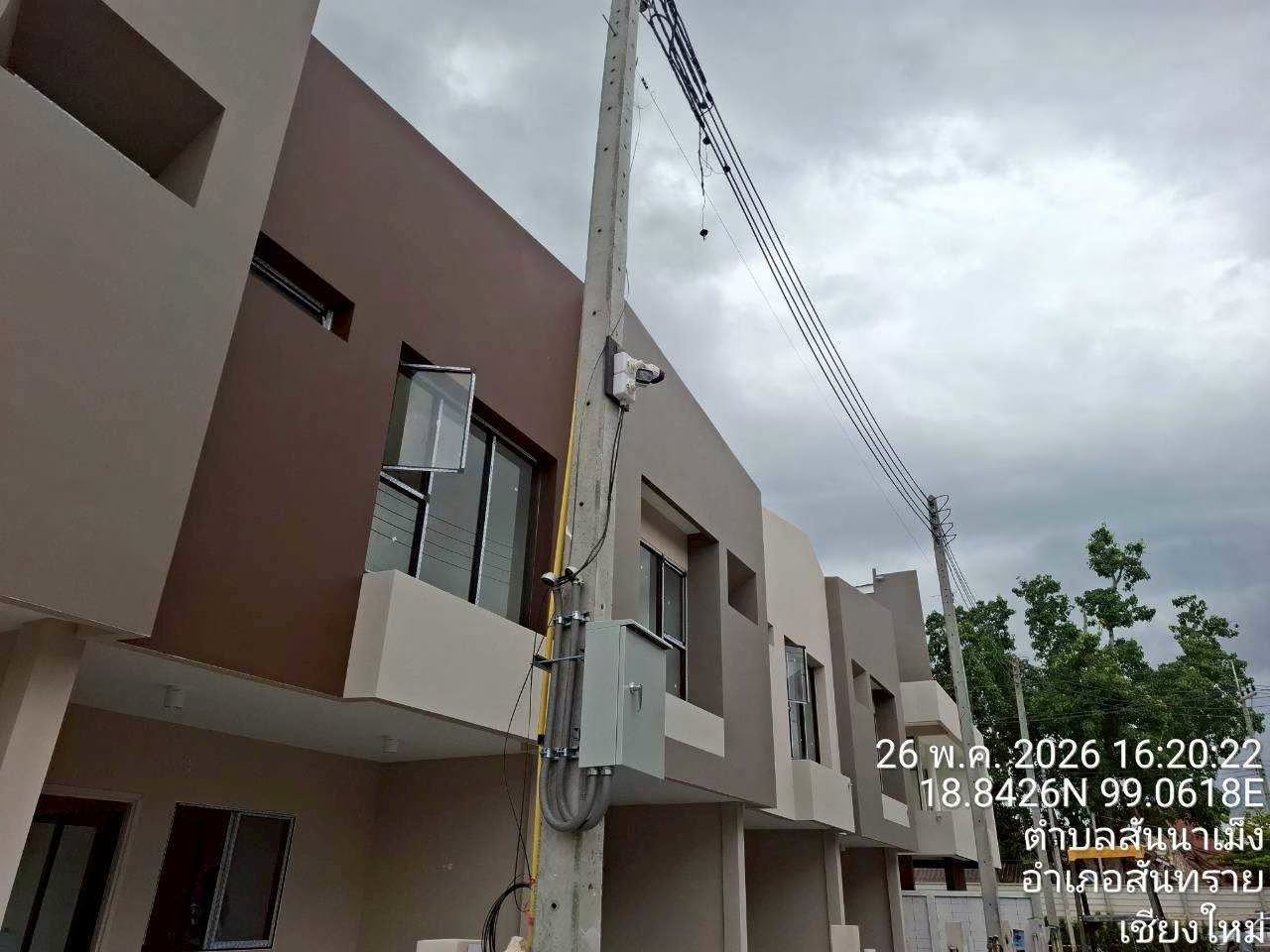

Surveillance System | ระบบกล้องวงจรปิด

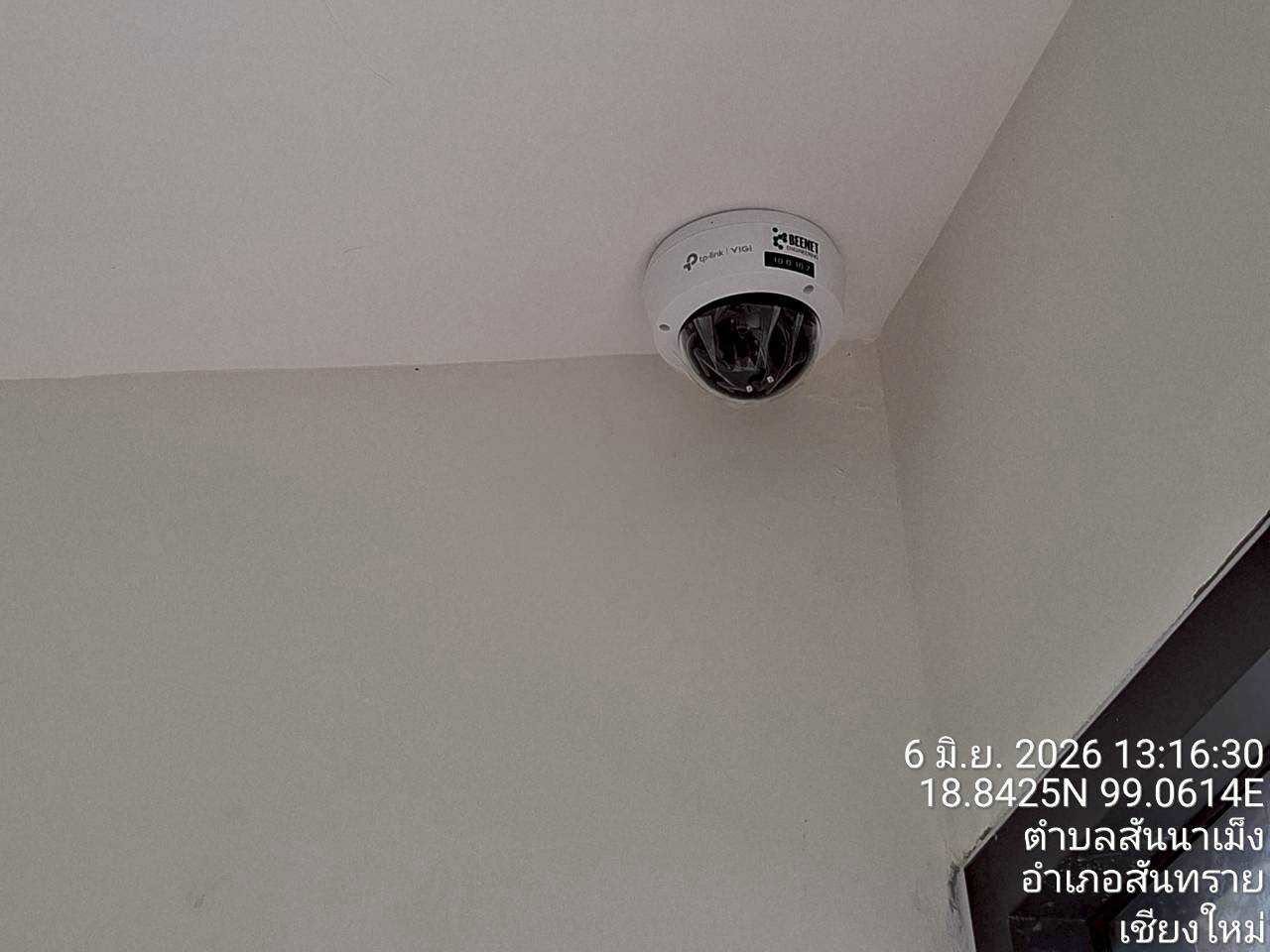

ติดตั้งระบบ CCTV เพื่อเพิ่มความสามารถในการตรวจสอบและเฝ้าระวังพื้นที่ โดยใช้กล้อง TP-Link VIGI C340I และ VIGI C220I ตามลักษณะพื้นที่และจุดติดตั้ง
ระบบรองรับทั้งกล้อง Bullet สำหรับพื้นที่ภายนอก และกล้อง Dome สำหรับพื้นที่ภายในหรือจุดที่ต้องการรูปแบบการติดตั้งที่เหมาะสมกับสภาพแวดล้อม
Network Video Recorder
ระบบบันทึกภาพ
ติดตั้ง TP-Link VIGI NVR สำหรับบริหารจัดการและบันทึกภาพจากกล้อง CCTV
อุปกรณ์ที่ใช้ในโครงการ ได้แก่
- TP-Link VIGI NVR1016H รองรับการบันทึกสูงสุด 16 ช่อง
- TP-Link VIGI NVR1008H รองรับการบันทึกสูงสุด 8 ช่อง
ระบบ NVR ช่วยให้สามารถจัดการภาพ Live View และตรวจสอบภาพย้อนหลังจากระบบ CCTV ได้อย่างเป็นระบบ
License Plate Recognition | ระบบกล้องอ่านป้ายทะเบียนรถยนต์

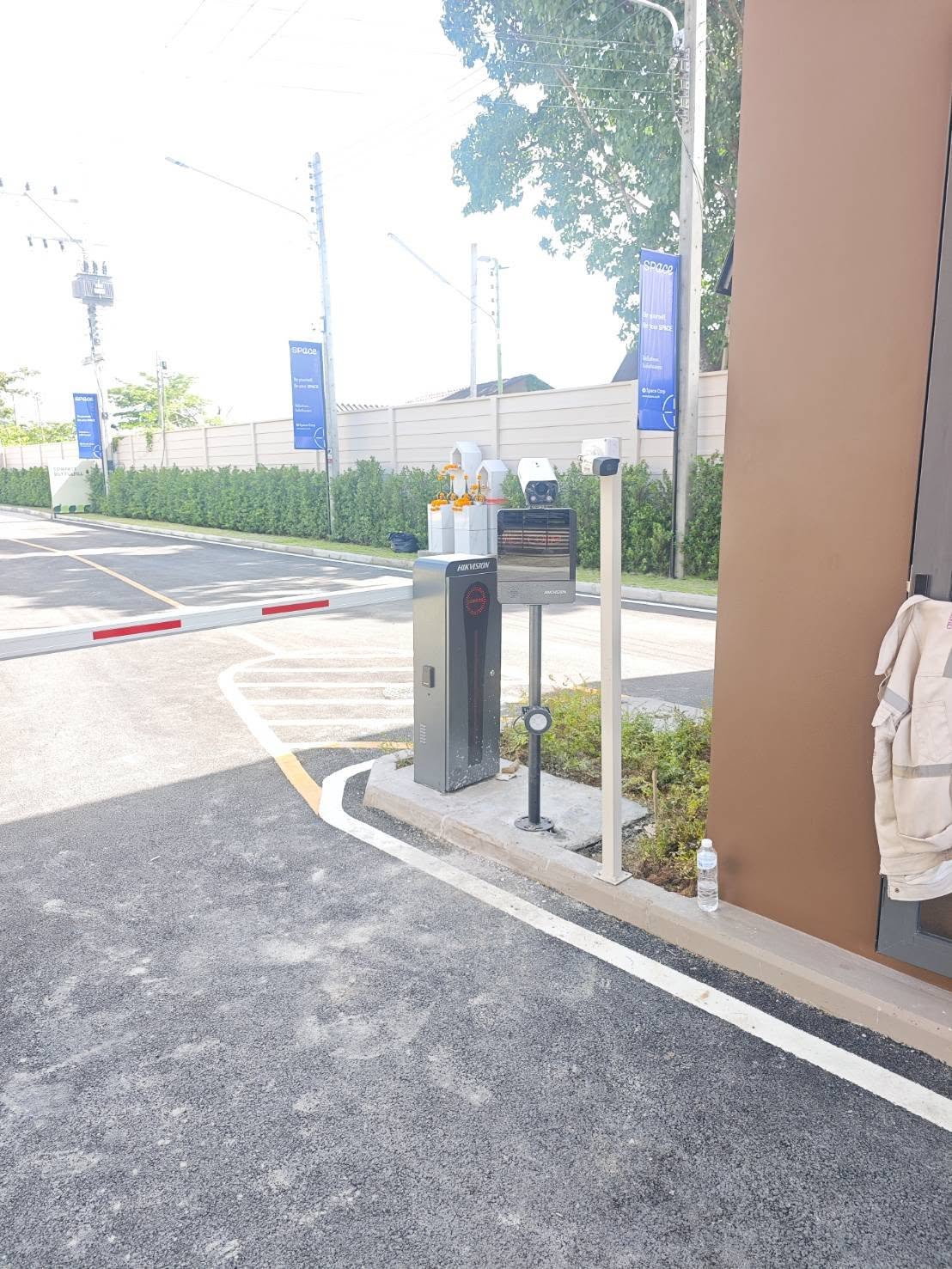

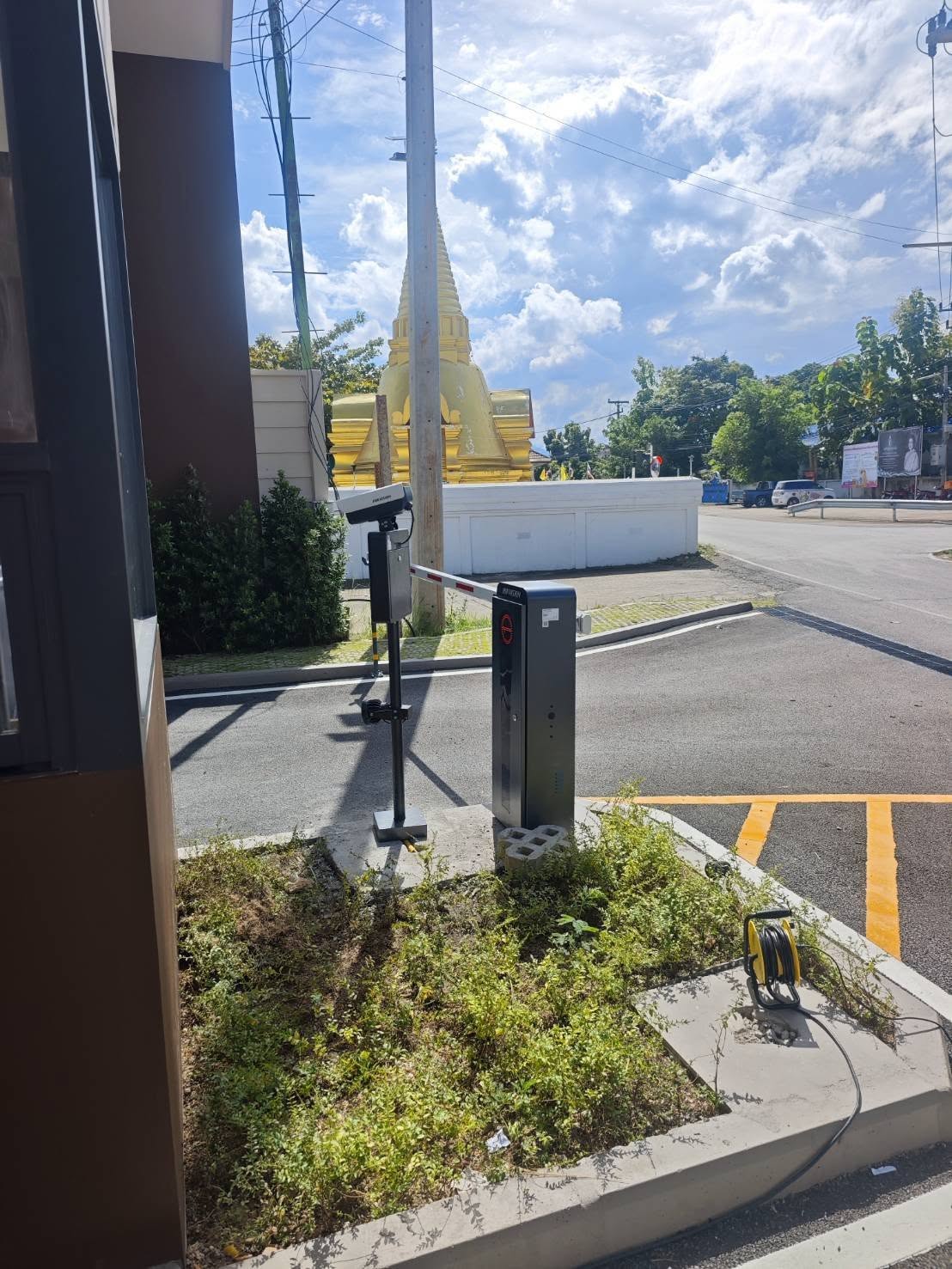

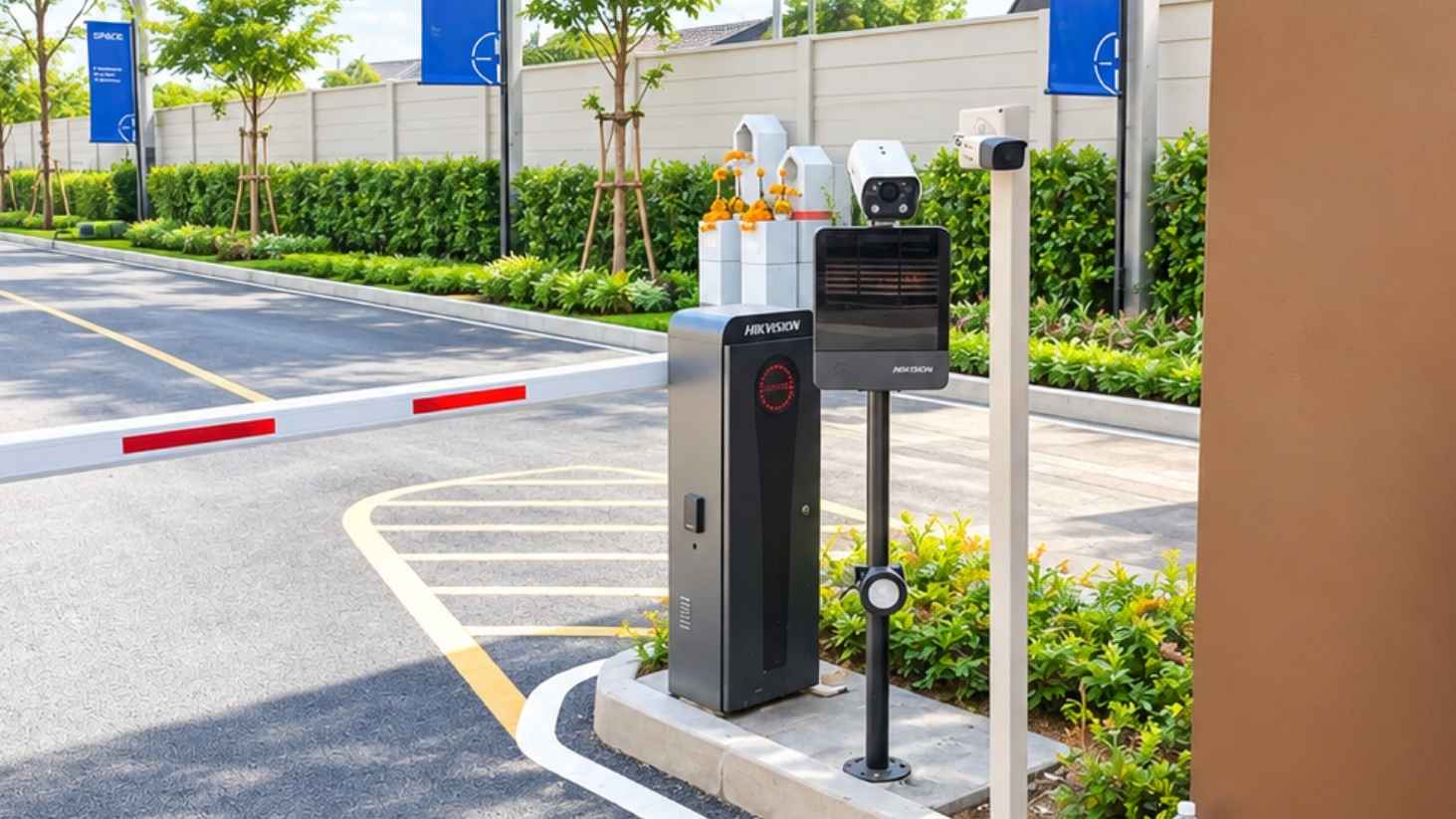

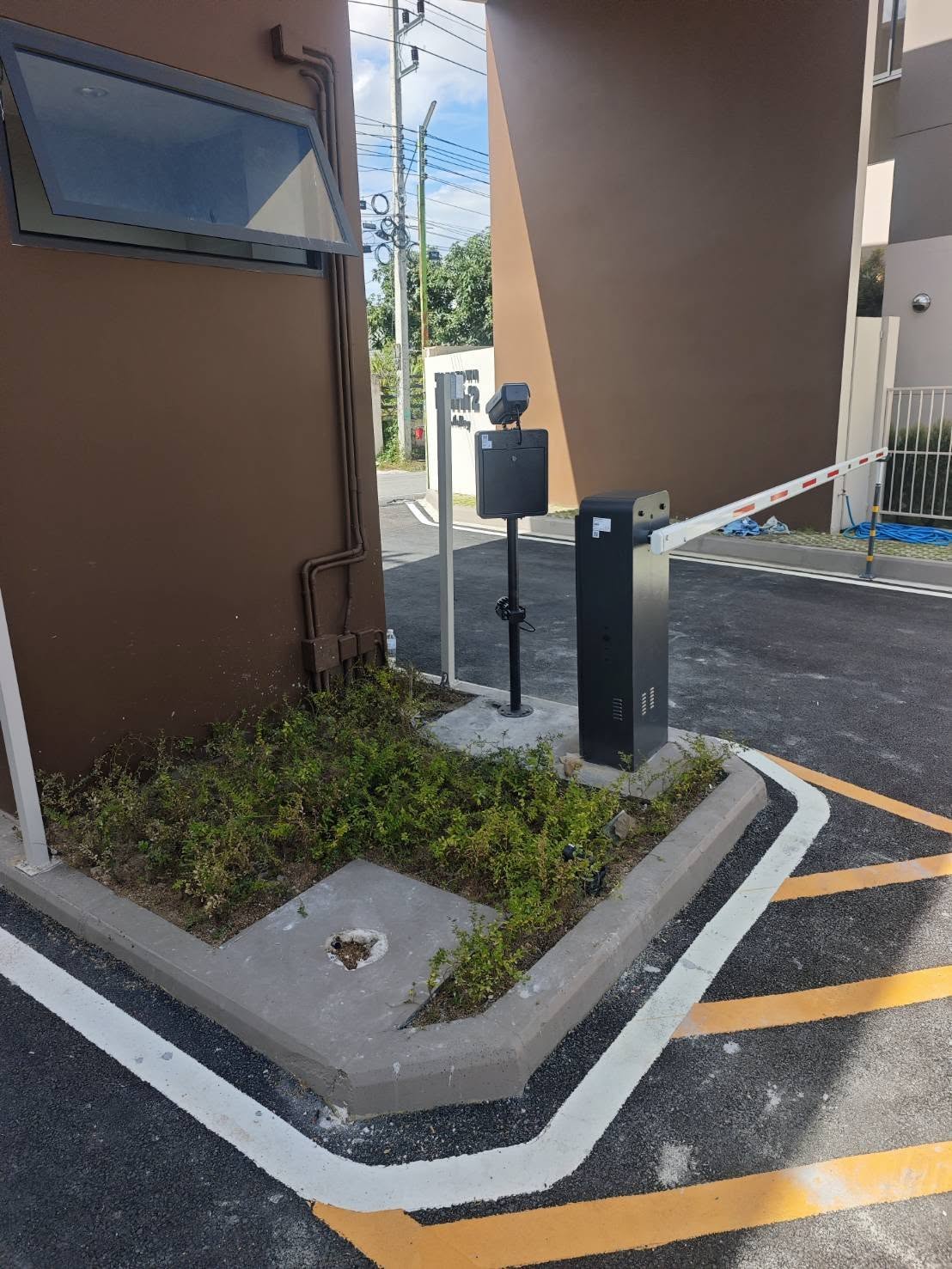

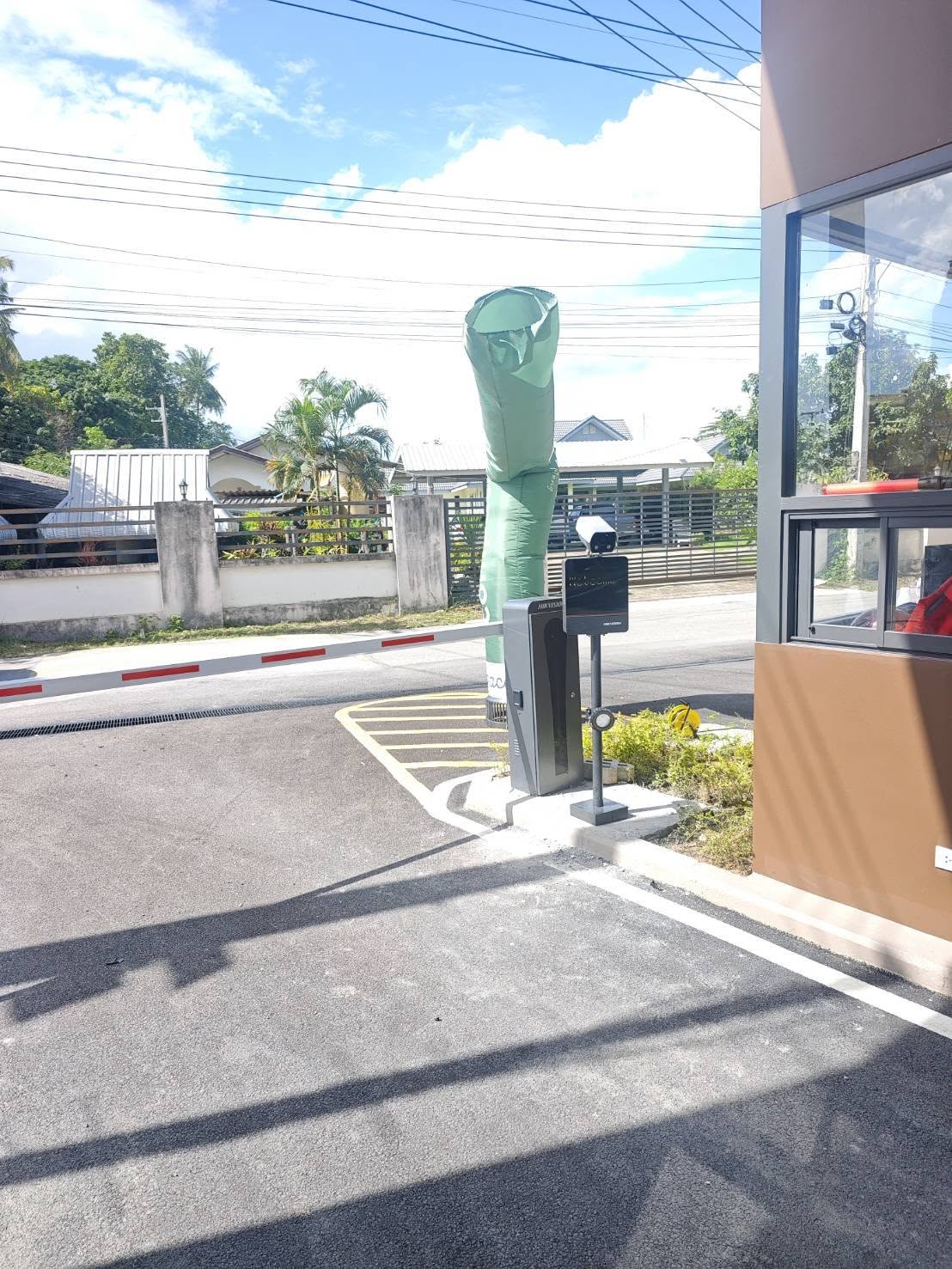

ติดตั้ง Hikvision DS-TMC200-E1 สำหรับระบบ License Plate Recognition (LPR) หรือ Automatic Number Plate Recognition (ANPR) เพื่อใช้ตรวจจับและอ่านข้อมูลป้ายทะเบียนรถยนต์บริเวณจุดคัดกรอง
ระบบ LPR ช่วยเพิ่มความสามารถในการตรวจสอบยานพาหนะ และสามารถนำข้อมูลจากการตรวจจับไปใช้ร่วมกับระบบรักษาความปลอดภัยของโครงการตามรูปแบบการใช้งานที่กำหนด
PoE Network | ระบบจ่ายไฟผ่าน Network
ติดตั้ง Cloud Managed PoE Switch เพื่อรองรับการเชื่อมต่ออุปกรณ์ CCTV และอุปกรณ์ Network พร้อมจ่ายไฟผ่านสาย Ethernet ตามมาตรฐานที่อุปกรณ์รองรับ
ช่วยลดความซับซ้อนของการเดินสายไฟสำหรับอุปกรณ์ปลายทาง และทำให้การบริหารจัดการระบบ Network เป็นไปในทิศทางเดียวกัน

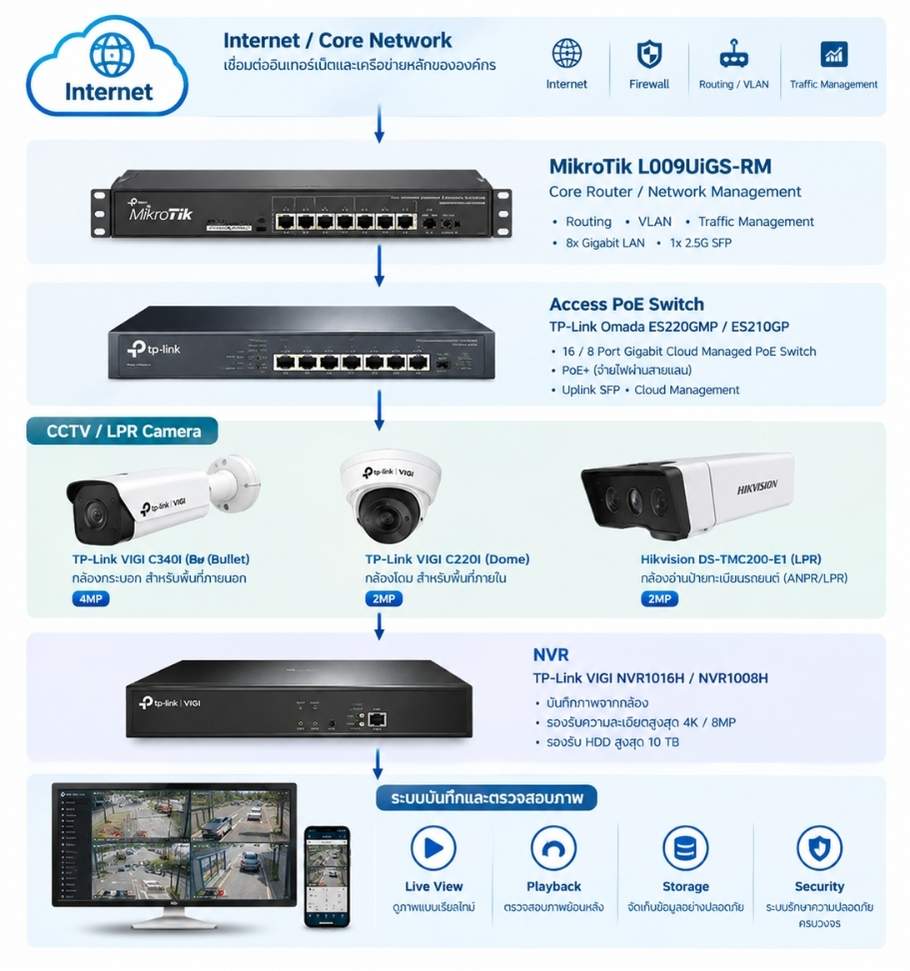

Network & Security Integration | การเชื่อมต่อระบบ Network และ Security
โครงสร้างระบบได้รับการออกแบบให้ Network Infrastructure สามารถรองรับทั้ง CCTV และ LPR Camera โดยแยกบทบาทของอุปกรณ์แต่ละส่วนอย่างชัดเจน
MikroTik ทำหน้าที่บริหารจัดการ Network ขณะที่ PoE Switch ทำหน้าที่เชื่อมต่ออุปกรณ์ปลายทางและจ่ายไฟ ส่วน NVR ทำหน้าที่จัดการและบันทึกภาพจากระบบ Surveillance
Testing & Commissioning | การทดสอบและตรวจสอบระบบ
หลังจากติดตั้งอุปกรณ์ ทีมงานดำเนินการตรวจสอบและทดสอบระบบก่อนส่งมอบ Phase 1
- ตรวจสอบ Core Network
- ตรวจสอบการเชื่อมต่อ Access Switch
- ตรวจสอบ PoE สำหรับอุปกรณ์ปลายทาง
- ทดสอบ CCTV Camera
- ทดสอบ NVR และการบันทึกภาพ
- ทดสอบ Live View และ Playback
- ทดสอบการเชื่อมต่อ LPR Camera
- ตรวจสอบการอ่านป้ายทะเบียนตามสภาพพื้นที่ติดตั้ง
- ตรวจสอบ Network Connectivity ระหว่างอุปกรณ์
- เตรียมโครงสร้างสำหรับการขยายระบบใน Phase 2
Project Highlights :
จุดเด่นของโครงการ
- ติดตั้งระบบ Network Infrastructure
- ติดตั้งระบบ CCTV
- ติดตั้งระบบ License Plate Recognition (LPR)
- ติดตั้ง Core Router MikroTik
- ติดตั้ง Cloud Managed PoE Switch
- ติดตั้ง NVR สำหรับระบบ CCTV
- รองรับการบริหารจัดการ Network และ Traffic
- รองรับการตรวจสอบและบันทึกภาพ
- เตรียมโครงสร้าง Network สำหรับ Phase 2
Project Result :
ผลลัพธ์ของโครงการ
ดำเนินงาน Phase 1 แล้วเสร็จ พร้อมส่งมอบระบบ Network และ Security Infrastructure สำหรับรองรับ CCTV และระบบอ่านป้ายทะเบียนรถยนต์ โดยโครงสร้างหลักได้รับการติดตั้งและทดสอบเพื่อเตรียมพร้อมสำหรับการขยายระบบใน Phase 2
โครงสร้างที่วางไว้สามารถรองรับการเพิ่มอุปกรณ์ CCTV และระบบรักษาความปลอดภัยเพิ่มเติมตามแผนงานของโครงการในอนาคต
LPR หรือ License Plate Recognition เป็นระบบกล้องที่ออกแบบมาเพื่อจับภาพและอ่านข้อมูลป้ายทะเบียนรถยนต์ โดยสามารถนำข้อมูลไปใช้ร่วมกับระบบรักษาความปลอดภัยและการบริหารจัดการยานพาหนะได้
CCTV ทั่วไปเน้นการบันทึกภาพเพื่อการตรวจสอบพื้นที่ ขณะที่ LPR Camera ถูกออกแบบมาเพื่อรองรับการตรวจจับและอ่านป้ายทะเบียนโดยเฉพาะ
กล้อง LPR และ CCTV ต้องรับส่งข้อมูลภาพผ่าน Network อย่างต่อเนื่อง จึงควรออกแบบ Core Network, Access Switch และ PoE ให้เหมาะสมกับจำนวนอุปกรณ์และลักษณะการใช้งาน
สามารถออกแบบ Network Infrastructure และโครงสร้างระบบให้รองรับการเพิ่มกล้องและอุปกรณ์ในอนาคตได้ โดยต้องพิจารณาจำนวนอุปกรณ์ Bandwidth, PoE Capacity และพื้นที่จัดเก็บข้อมูลเพิ่มเติม
